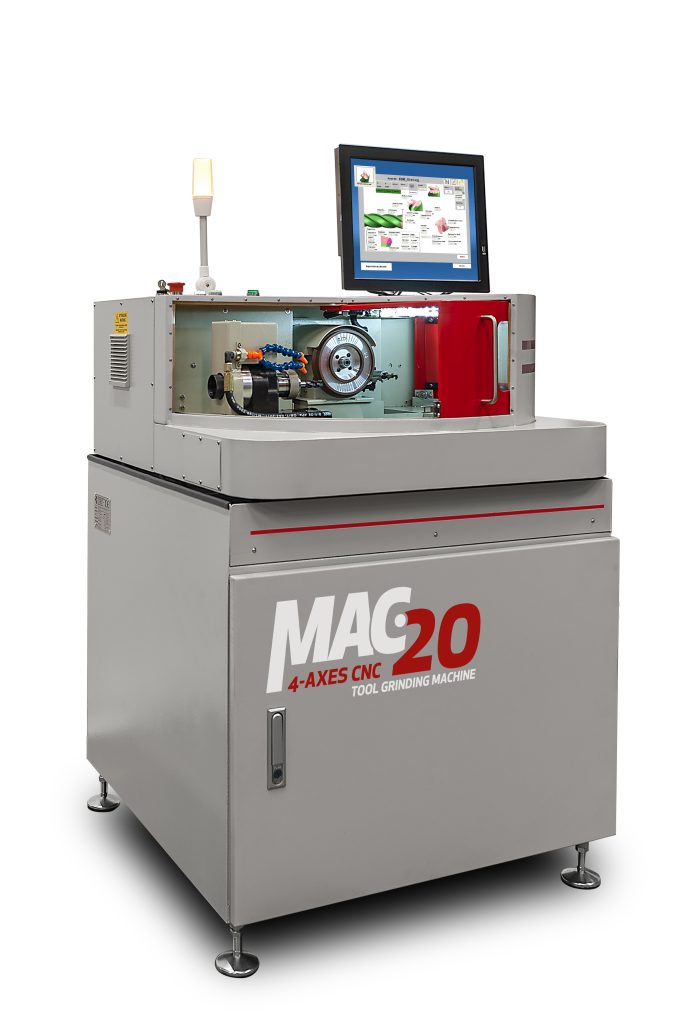

MAC 20 sportello apertoMAC 20 sportello aperto
Dettaglio MAC 20 - Cuoghi Affilatrici - 01Dettaglio MAC 20 - Cuoghi Affilatrici - 01
Dettaglio MAC 20 - Cuoghi Affilatrici - 02Dettaglio MAC 20 - Cuoghi Affilatrici - 02

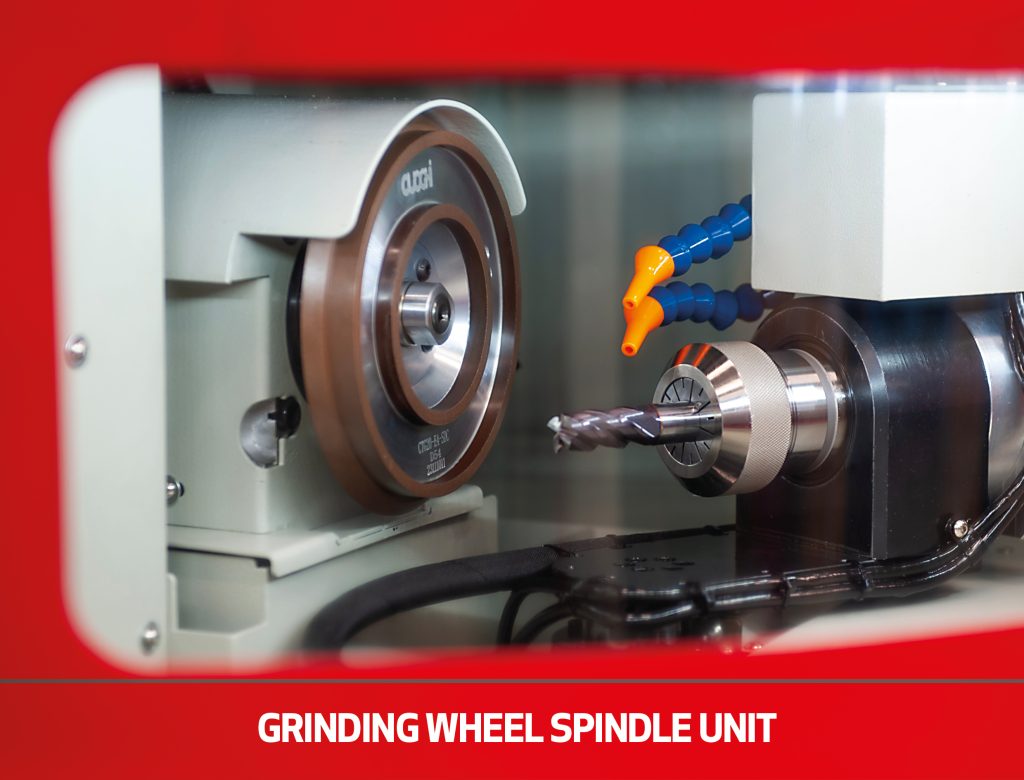

Dettaglio MAC 20 - Cuoghi Affilatrici - 03Dettaglio MAC 20 - Cuoghi Affilatrici - 03

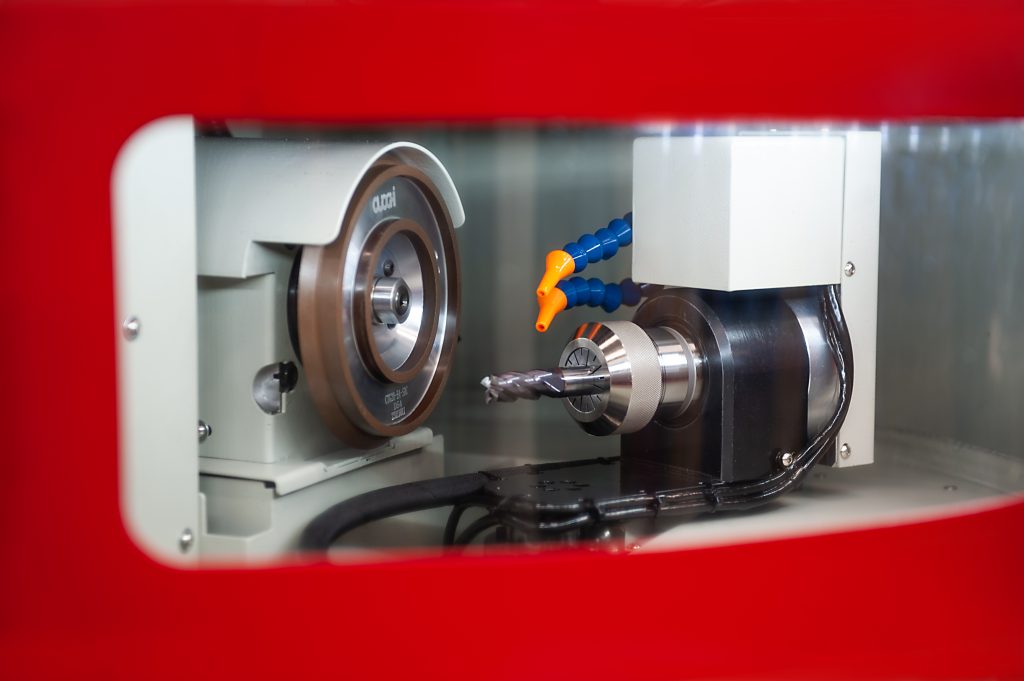

Dettaglio MAC 20 - Cuoghi Affilatrici - 04Dettaglio MAC 20 - Cuoghi Affilatrici - 04

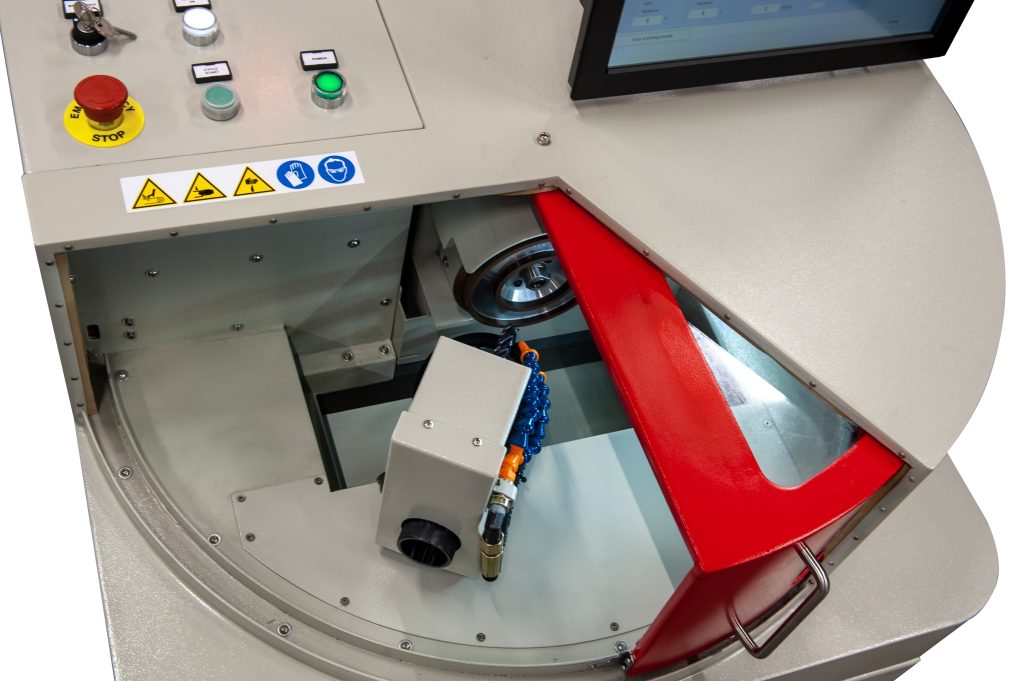

Dettaglio MAC 20 - Cuoghi Affilatrici - 05Dettaglio MAC 20 - Cuoghi Affilatrici - 05

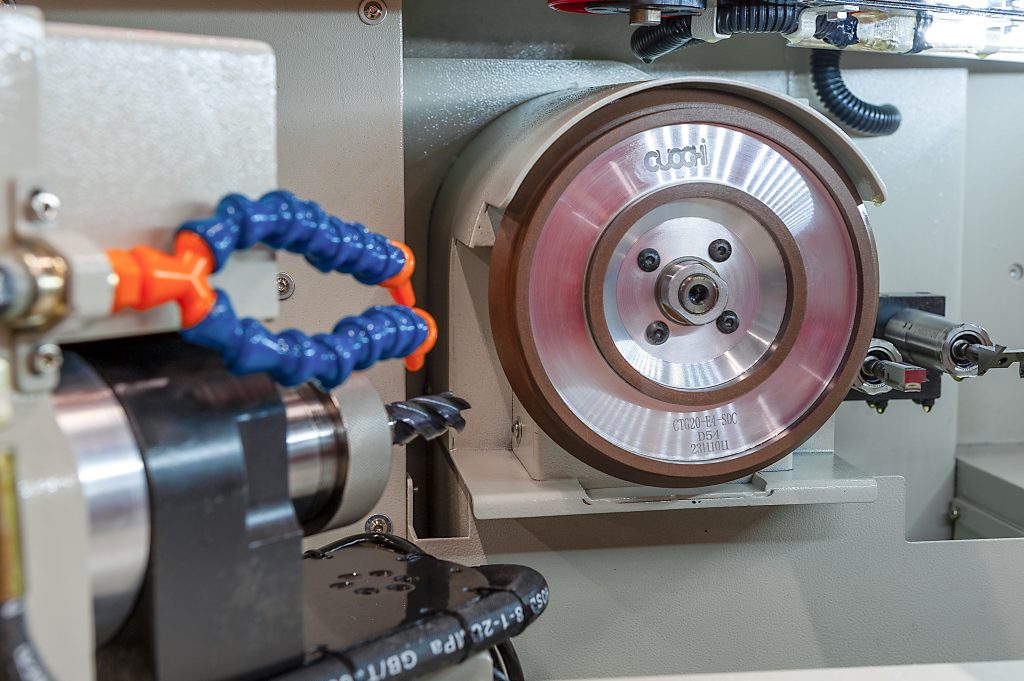

Dettaglio MAC 20 - Cuoghi Affilatrici - 06Dettaglio MAC 20 - Cuoghi Affilatrici - 06

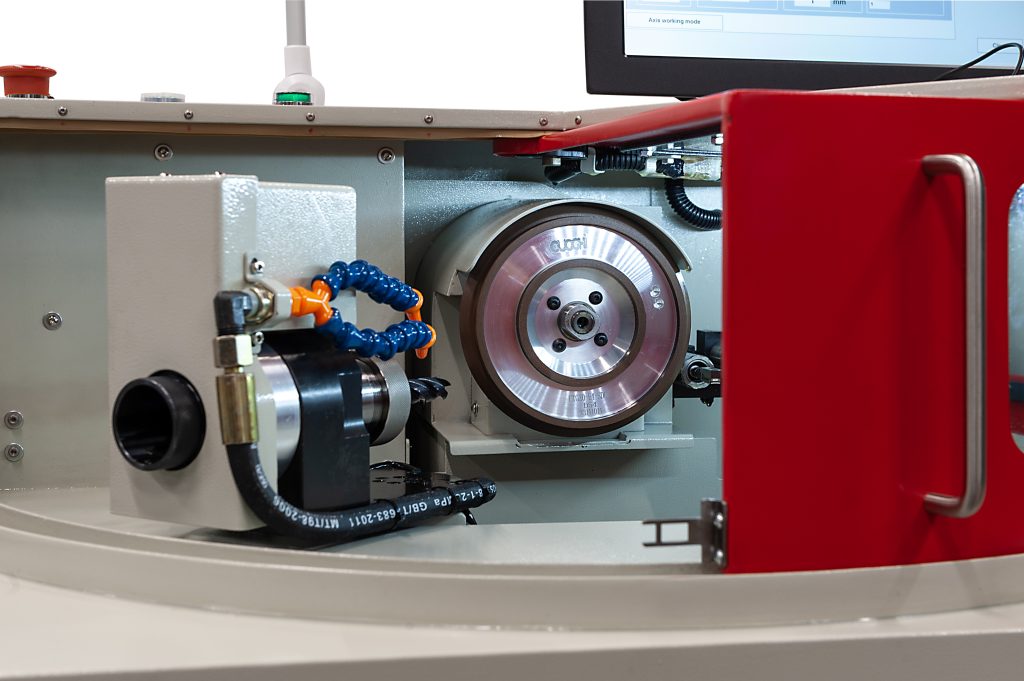

Dettaglio MAC 20 - Cuoghi Affilatrici - 07Dettaglio MAC 20 - Cuoghi Affilatrici - 07

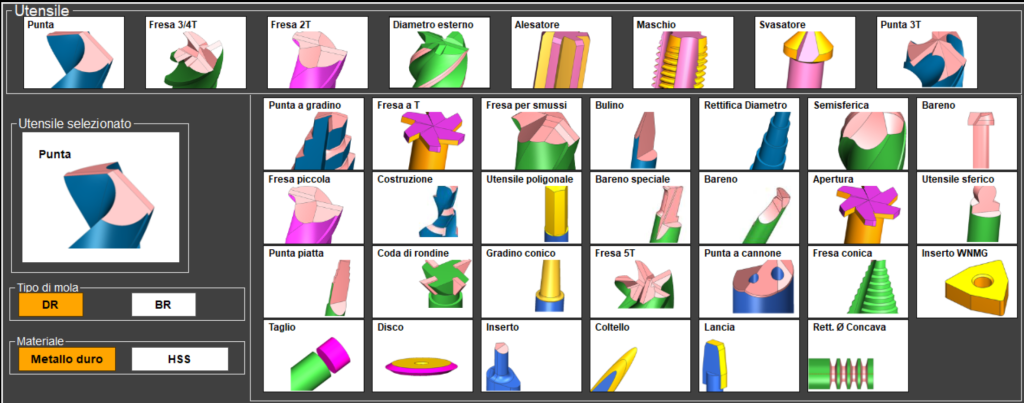

Dettaglio MAC 20 - Programmi MAC-ITA - Cuoghi AffilatriciDettaglio MAC 20 - Programmi MAC-ITA - Cuoghi Affilatrici

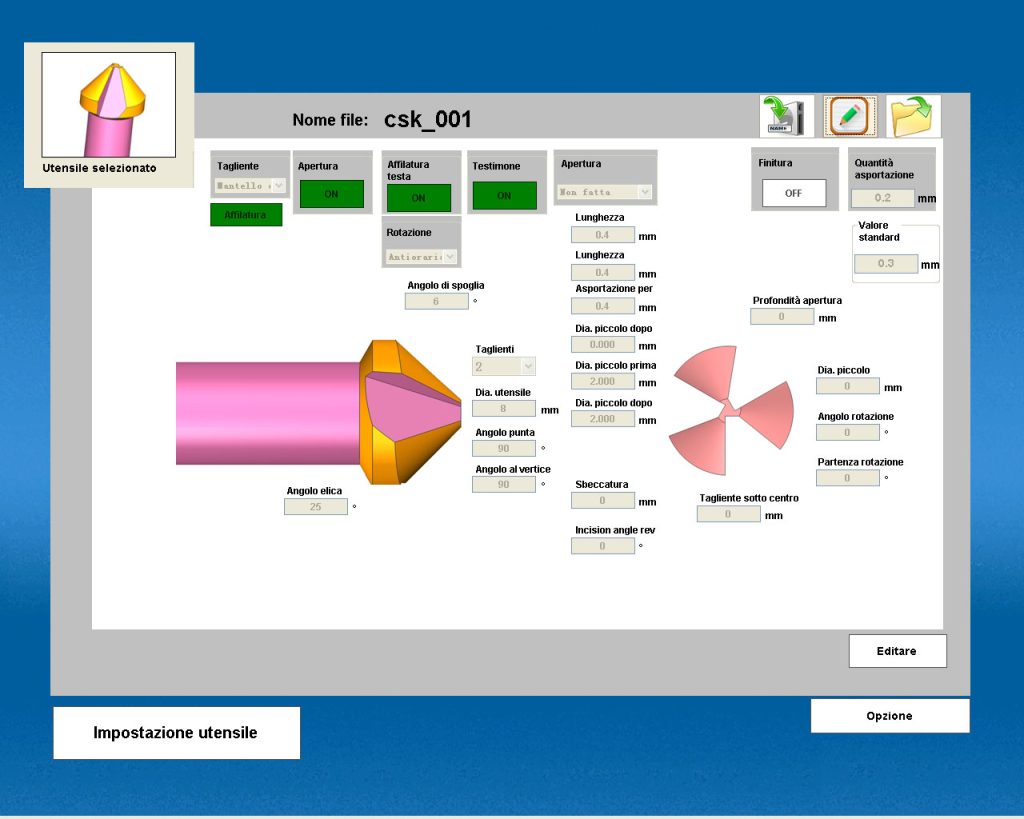

Dettaglio MAC 20 - Svasatori - Cuoghi AffilatriciDettaglio MAC 20 - Svasatori - Cuoghi Affilatrici

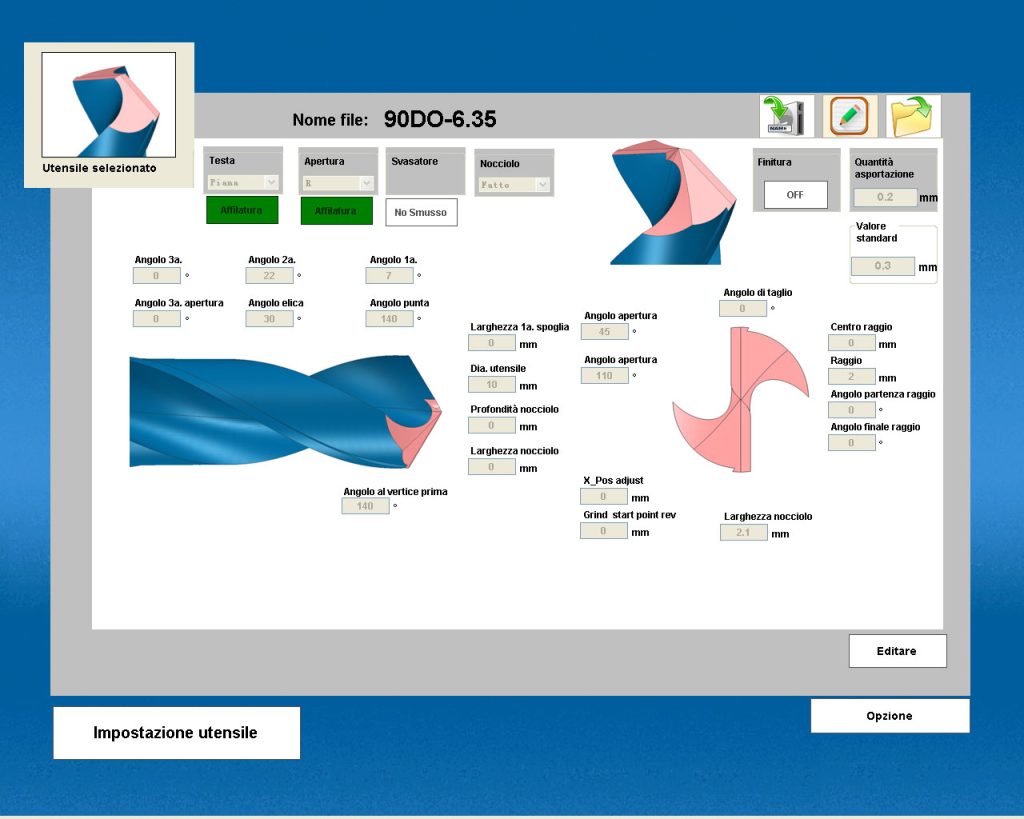

Dettaglio MAC 20 - Punte - Cuoghi AffilatriciDettaglio MAC 20 - Punte - Cuoghi Affilatrici

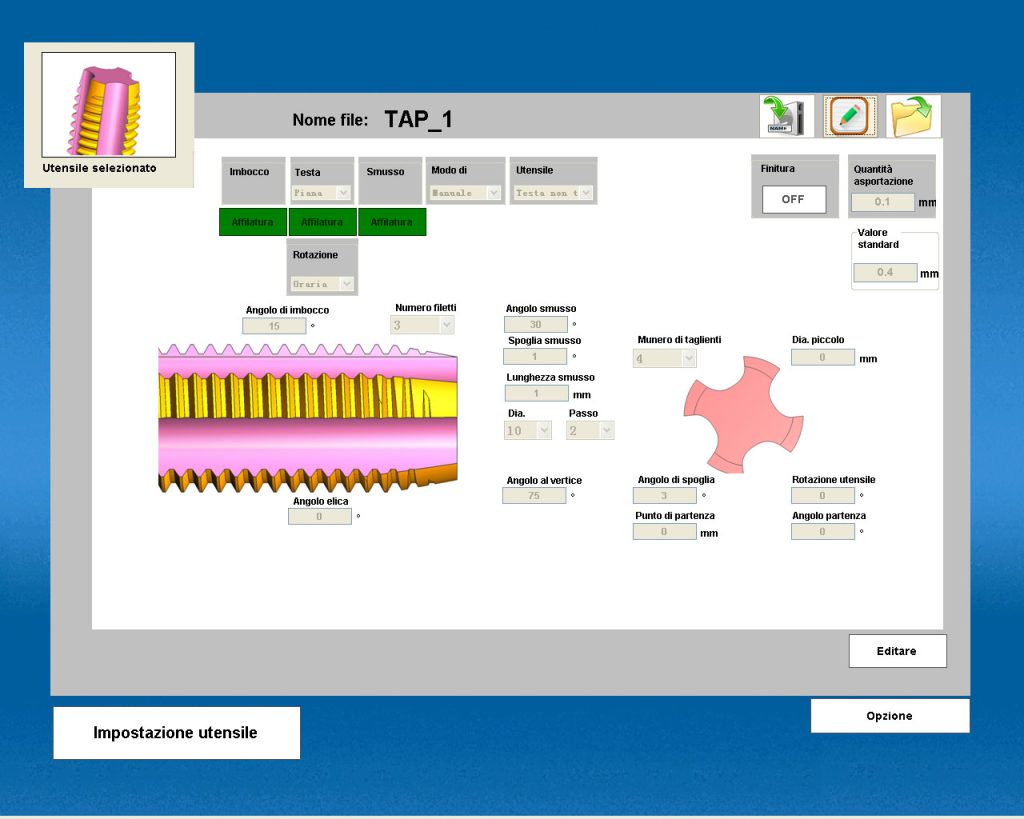

Dettaglio MAC 20 - Maschi - Cuoghi AffilatriciDettaglio MAC 20 - Maschi - Cuoghi Affilatrici

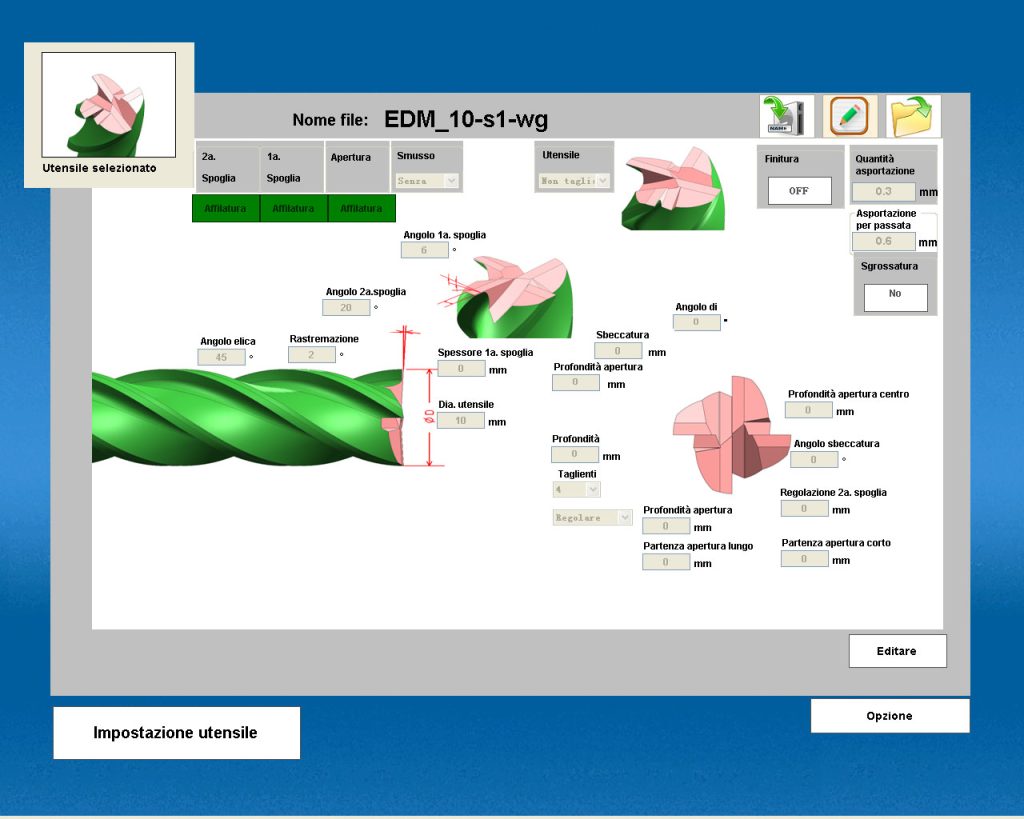

Dettaglio MAC 20 - Frese 01 - Cuoghi AffilatriciDettaglio MAC 20 - Frese 01 - Cuoghi Affilatrici

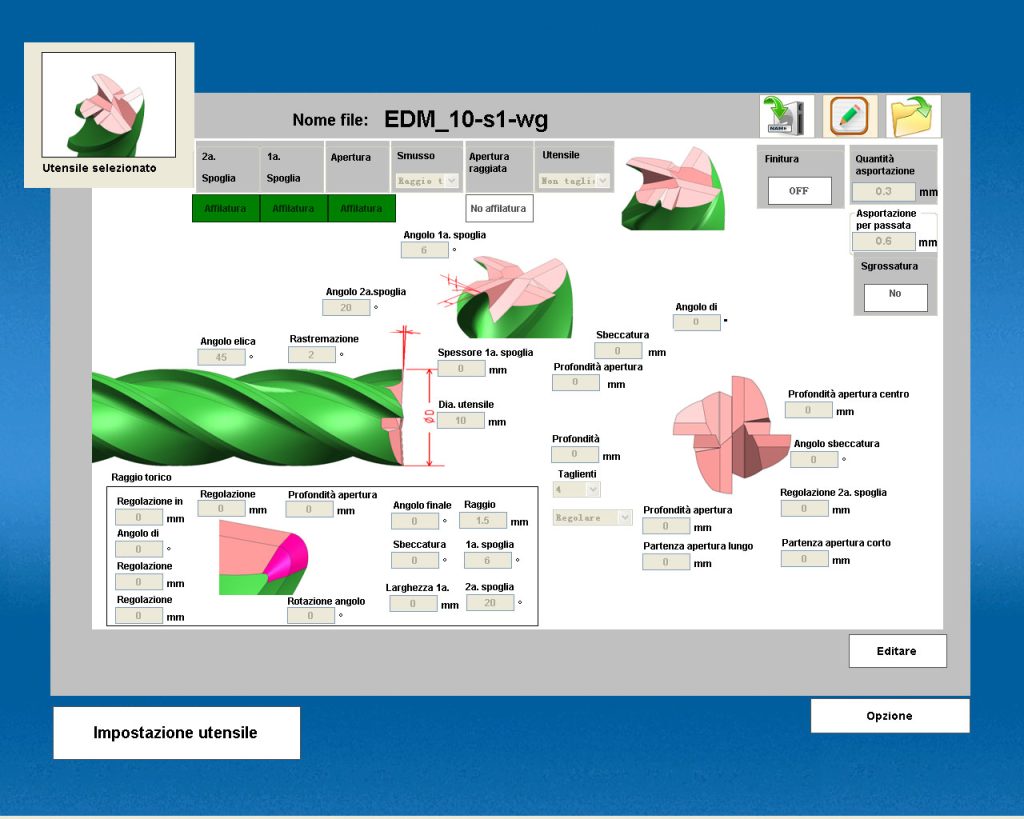

Dettaglio MAC 20 - Frese 02 - Cuoghi AffilatriciDettaglio MAC 20 - Frese 02 - Cuoghi Affilatrici

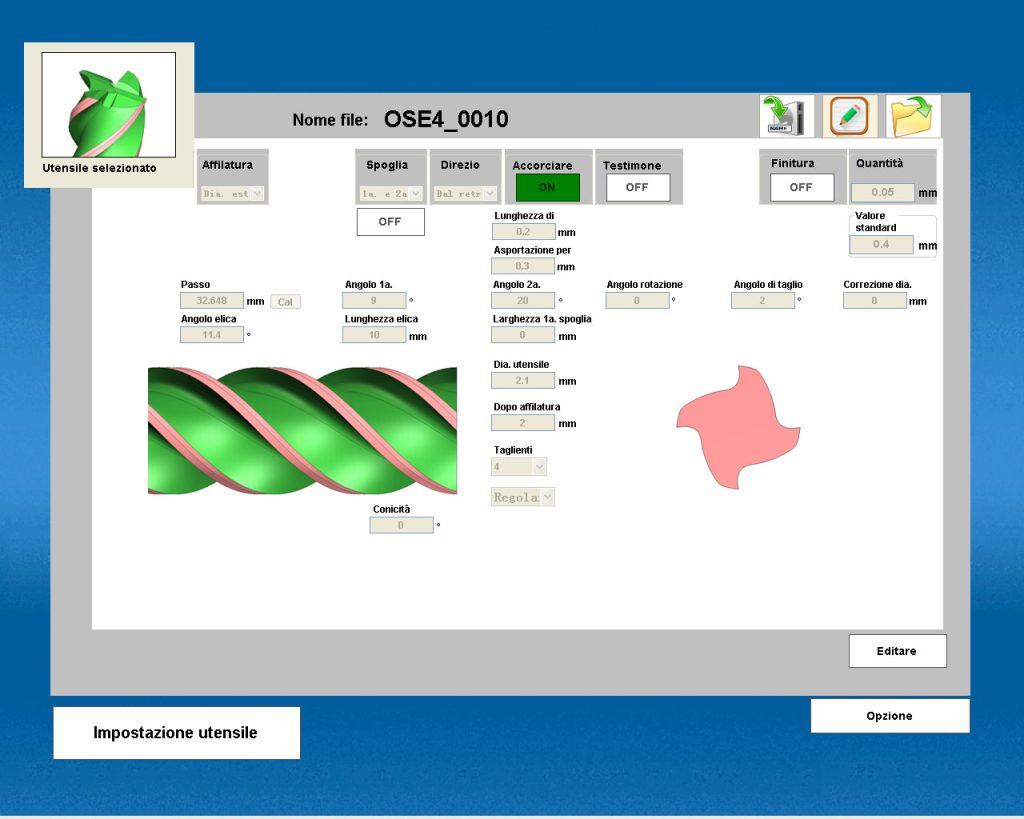

Dettaglio MAC 20 - Frese 03 - Cuoghi AffilatriciDettaglio MAC 20 - Frese 03 - Cuoghi Affilatrici

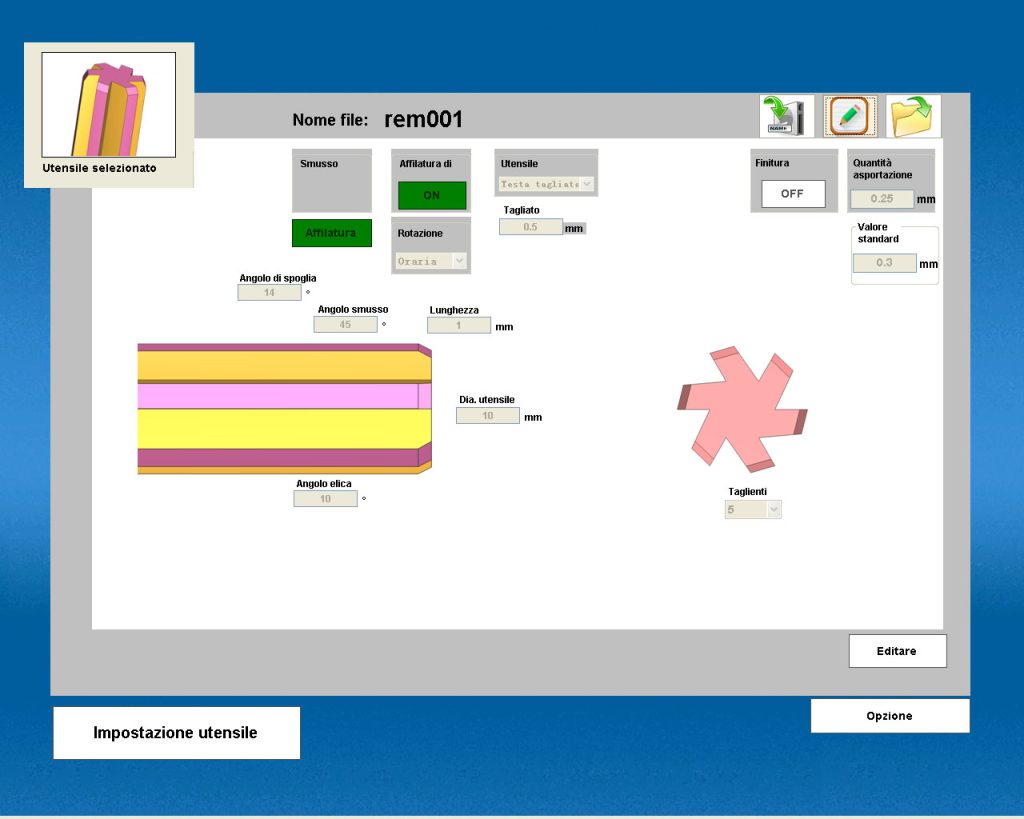

Dettaglio MAC 20 - Alesatori - Cuoghi AffilatriciDettaglio MAC 20 - Alesatori - Cuoghi Affilatrici

4 Axes CNC Tool Grinding Machine

Description

Through a precision electronic probe, MAC 20 automatically positions the tool to be sharpened according to the programming software indications: each single tool program can be stored inside a special library to be then recalled for another sharpening cycle.

Tecnical Manual
Request a Personalized Quote​









    I authorize the processing of data*




    MAC 20 - Technical Characteristics

    Technical Data

    Tool Ø 2 to 20 mm

    Maximum and minimum tool length 35 – 270 mm

    Grinding wheel motor power 1 KW

    Grinding wheel motor speed 4200 rpm

    Stepper motors with screws and precision guides
    X-axis travel 300 mm
    Y-axis travel 130 mm
    C-axis travel -5° – 180°
    A-axis travel ∞

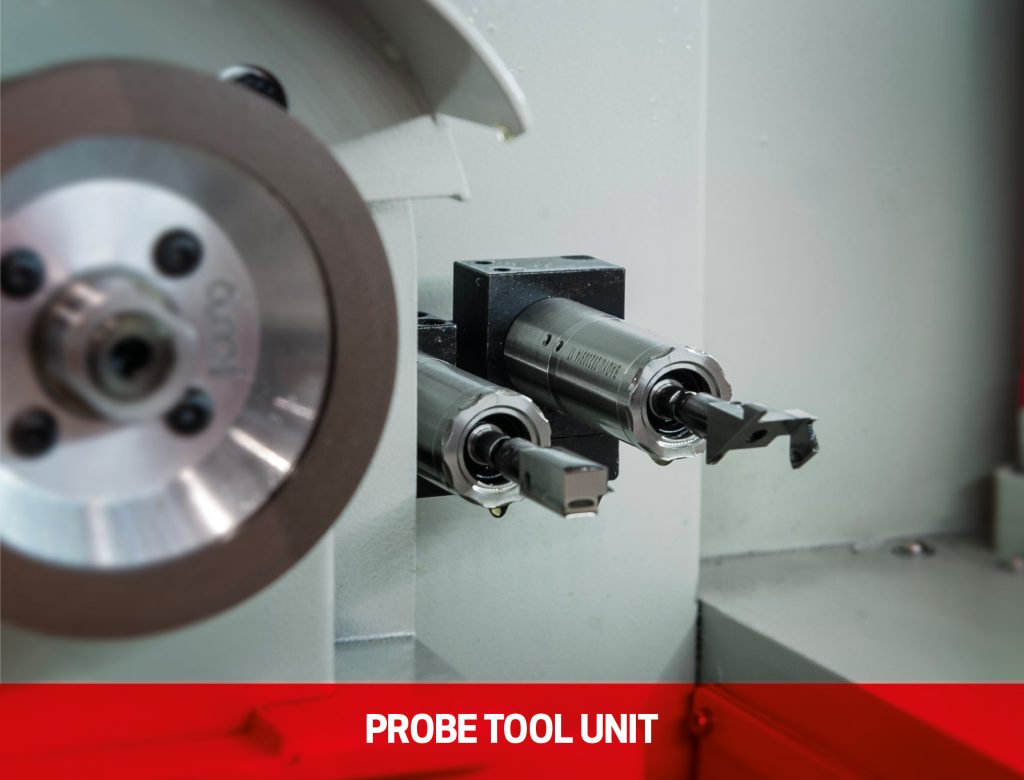

    Electronic probe for tool detection and automatic positioning, with run out checking

    PC with 15” colour display unit

    Oil-tight casing with Lexan glass and sliding door for tool loading/unloading operations, with door lock, with closed door safety switch

    Internal light

    3-colour signaling lamp

    Weight 386 kg

    Dimensions 900x900x1560 mm

    Software:
    Interactive parametric tool programming SOFTWARE with 3D graphic interface
    Sharpening parameters can be easily edited based on tool geometry

    MAC 20 - Accessories supplied

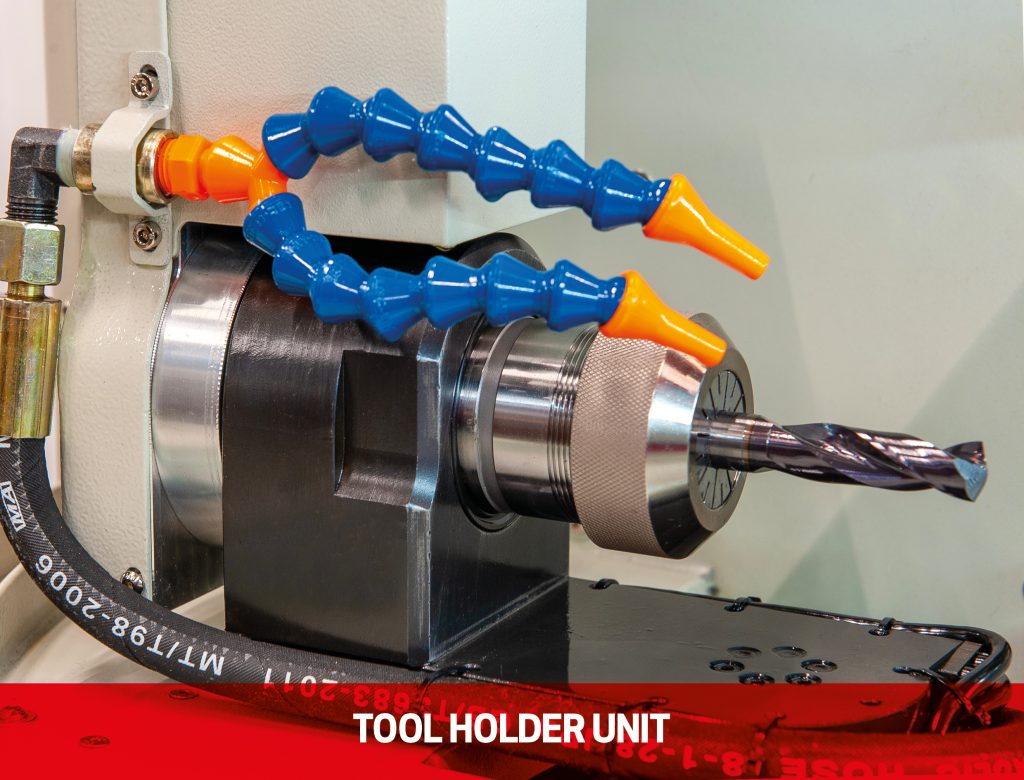

    Collet holder spindle and precision collets for 2 to 20 mm sharpening

    Programming software for:
    HSS and Carbide twist drill sharpening
    HSS and Carbide square end mills with 2-3-4 flutes (head only) sharpening
    Tap sharpening (chamfer only)
    Countersink sharpening
    Reamer sharpening (chamfer only)
    Engraving tools sharpening and production
    End mills shank grinding and O.D. grinding

    Diamond grinding wheel for Carbide drills sharpening
    Diamond grinding wheel for Carbide end mills sharpening
    Diamond grinding wheel for Carbide End mills shank grinding and O.D. grinding
