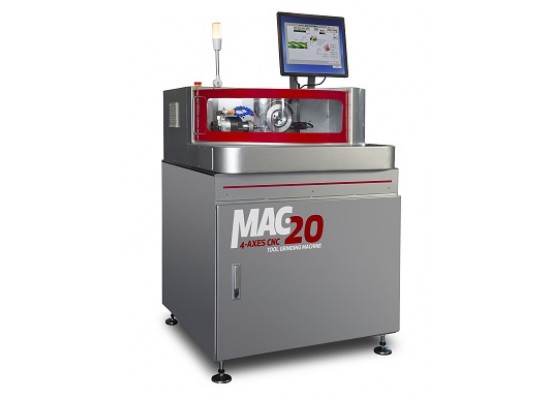

L’affilatrice MAC 20 per mezzo di un tastatore elettronico di precisione, posiziona automaticamente

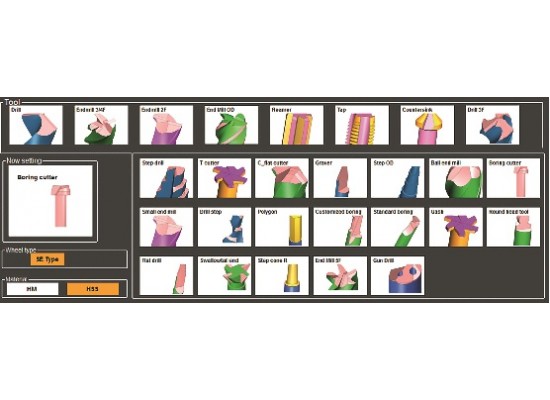

l’utensile da affilare secondo le indicazioni del software di programmazione: ogni singolo programma
utensile può essere memorizzato in una apoosita libreria
Caratteristiche Tecniche
Capacità di affilatura da Ø 2 a 20 mm
Lunghezza utensile minima e massima 35 - 250 mm
Potenza motore mola 1 HP
Velocità motore mola 4200 giri /min
Motori passo passo con viti e guide di precisione
Corsa asse X 300 mm
Corsa asse Y 130 mm
Corsa asse C -5° - 180°
Corsa asse A ∞
Tastatore elettronico rilevamento e posizionamento automatico dell’utensile, con controllo
dell’eccentricità
PC con monitor 15” a colori

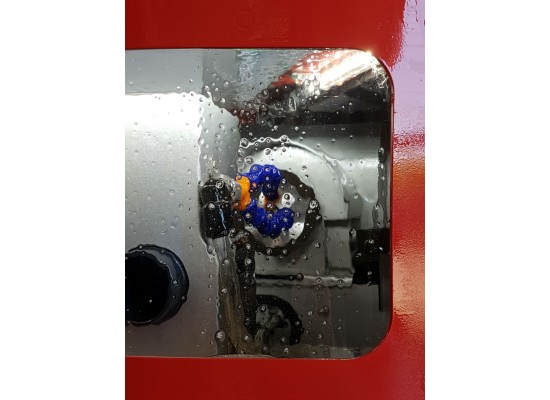

Carenatura chiusa a tenuta d’olio con vetrata in Lexan e porta scorrevole per le operazioni di carico/scarico
dell’utensile, con blocco porta
Luce interna
Lampada di segnalazione 3 colori
Peso kg 300
Dimensioni 900x900x1560 mm
Pacchetti software:

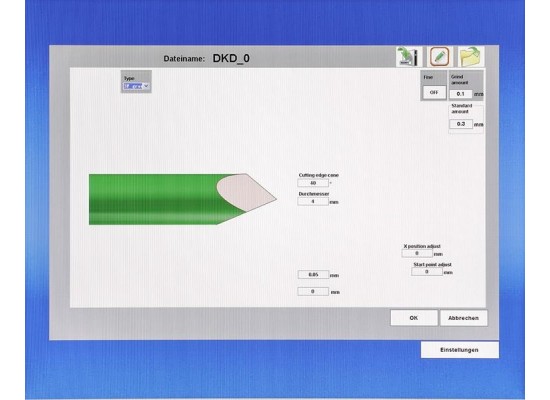

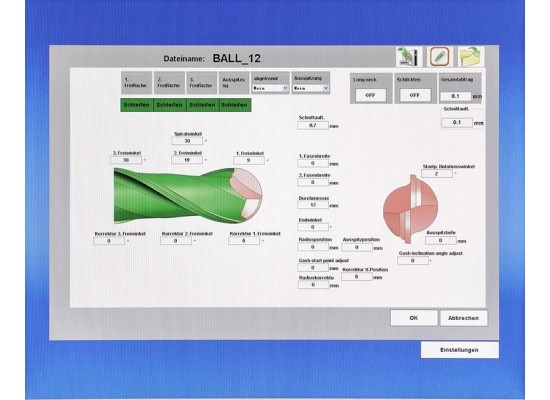

SOFTWARE di programmazione utensili parametrico interattivo con interfaccia grafica 3D
I parametri di affilatura sono facilmente modificabili in base alla geometria dell’utensile
Accessori in dotazione:

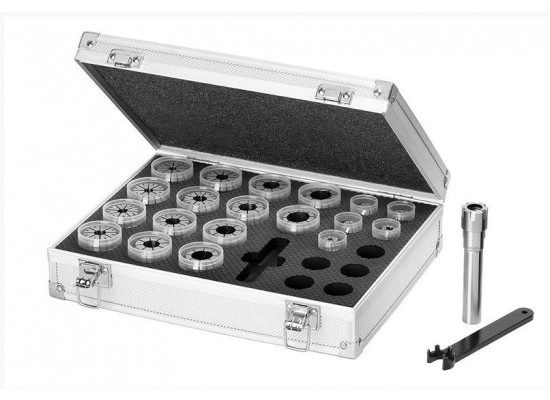

Mandrino portapinze e pinze di precisione per l’affilatura da 2 a 20 mm
Software di programmazione per:

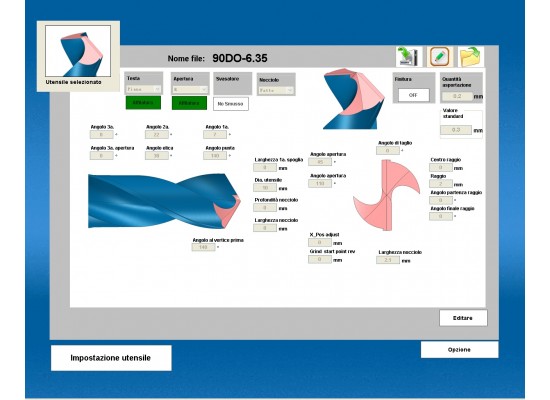

L’affilatura di punte elicoidali HSS e Metallo Duro

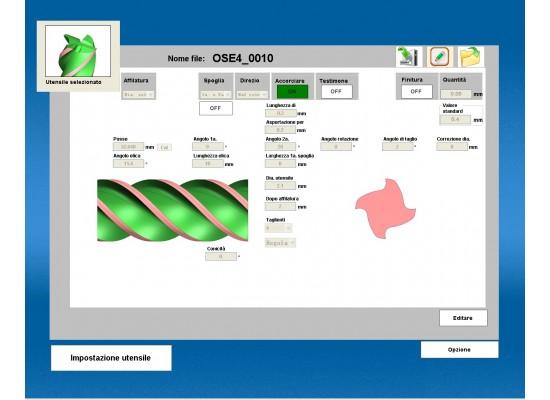

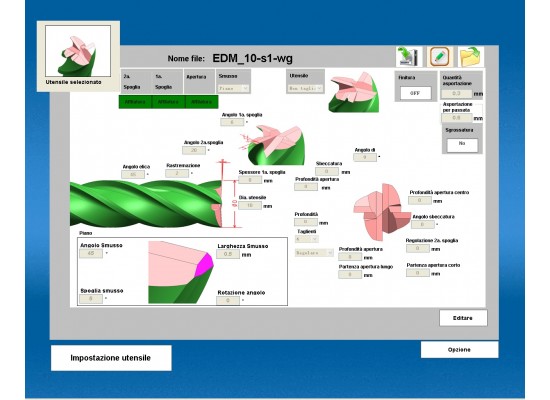

L’affilatura di frese a testa piana 2-3-4 tagli (solo testa) in HSS e Metallo Duro

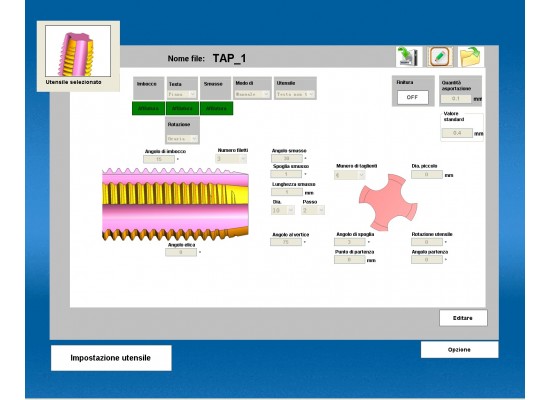

L’affilatura di maschi (solo imbocco)

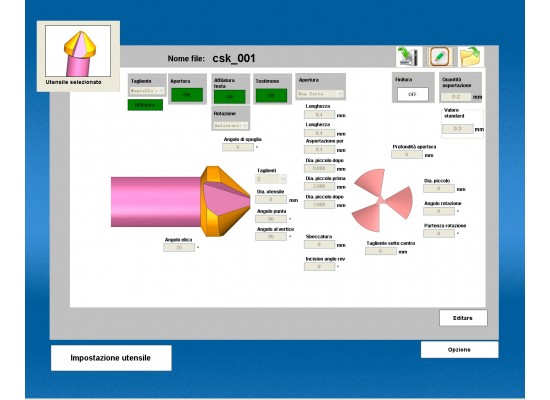

L’affilatura di svasatori

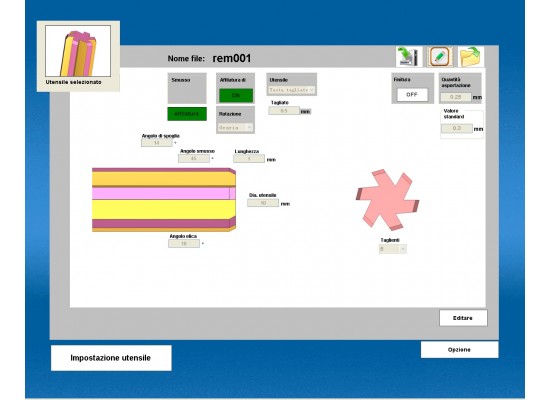

L’affilatura di alesatori (solo imbocco)
L’affilatura di bulini monotaglienti
L’esecuzione scarico codolo delle frese e rettifica diametri
Mola diamantata per affilatura punte Metallo Duro
Mola diamantata per affilatura frese Metallo Duro
Mola diamantata per esecuzione scarico codolo delle frese e rettifica diametri MD
