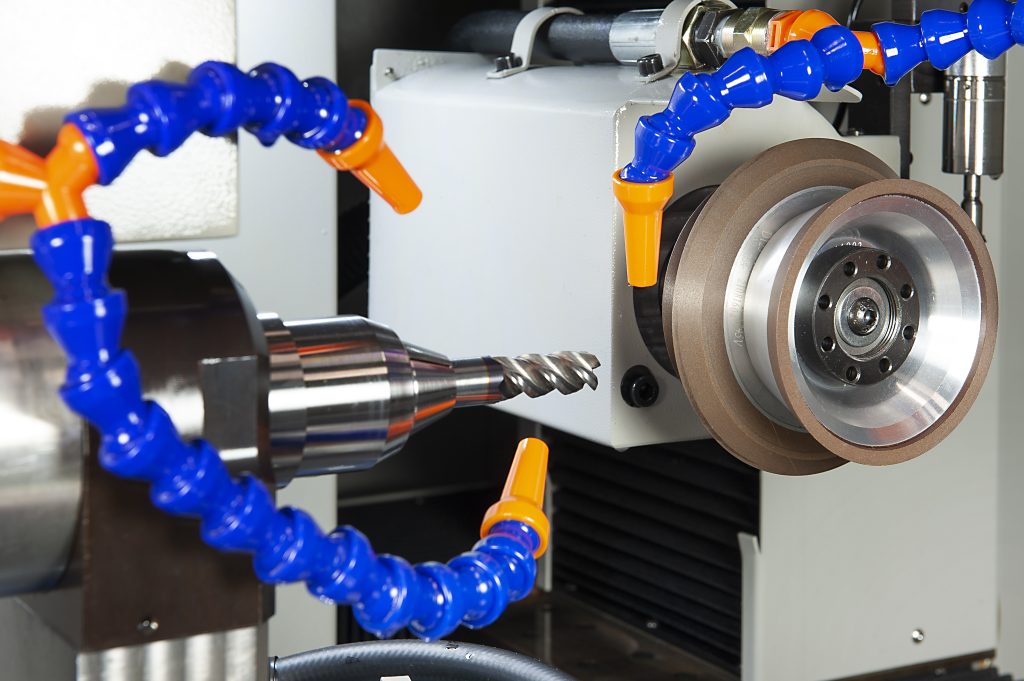

Dettaglio META - Cuoghi Affilatrici - 01

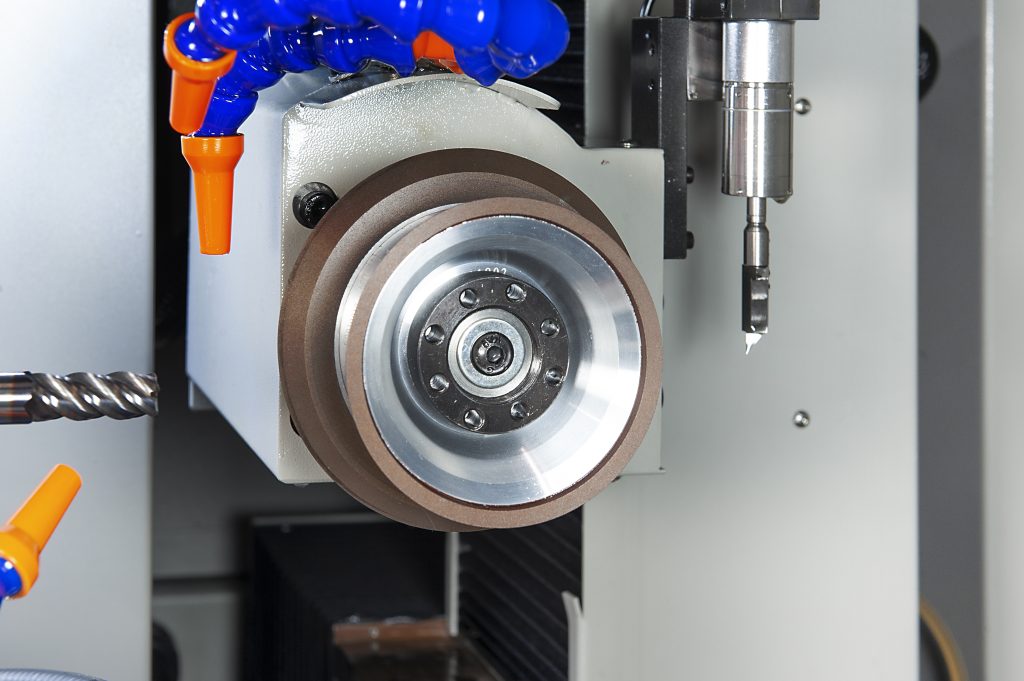

Dettaglio META - Cuoghi Affilatrici - 02

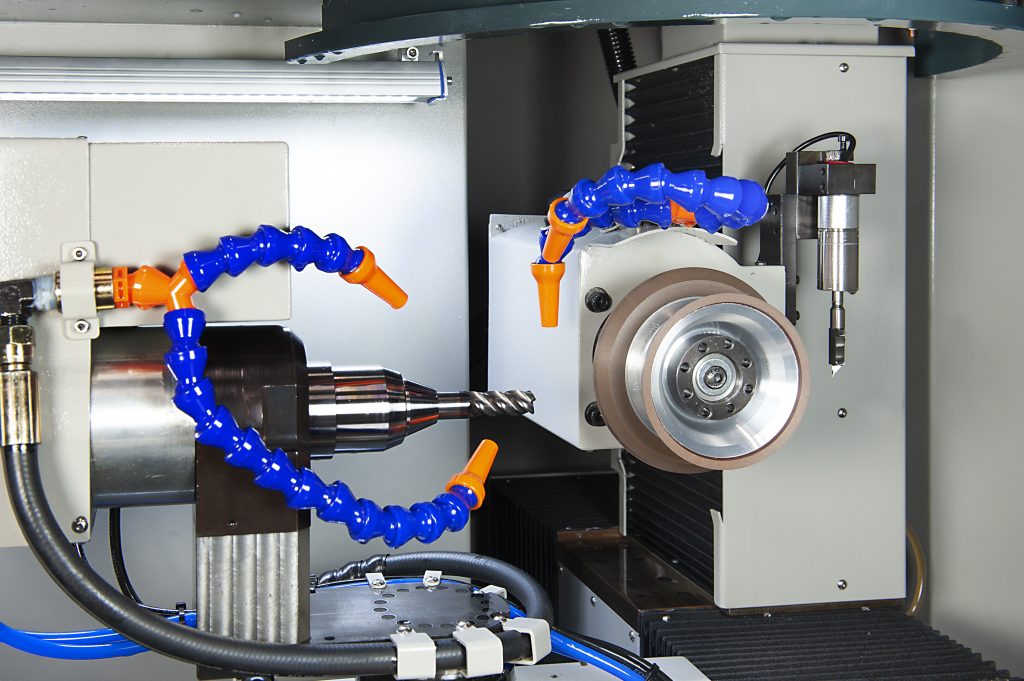

Dettaglio META - Cuoghi Affilatrici - 03

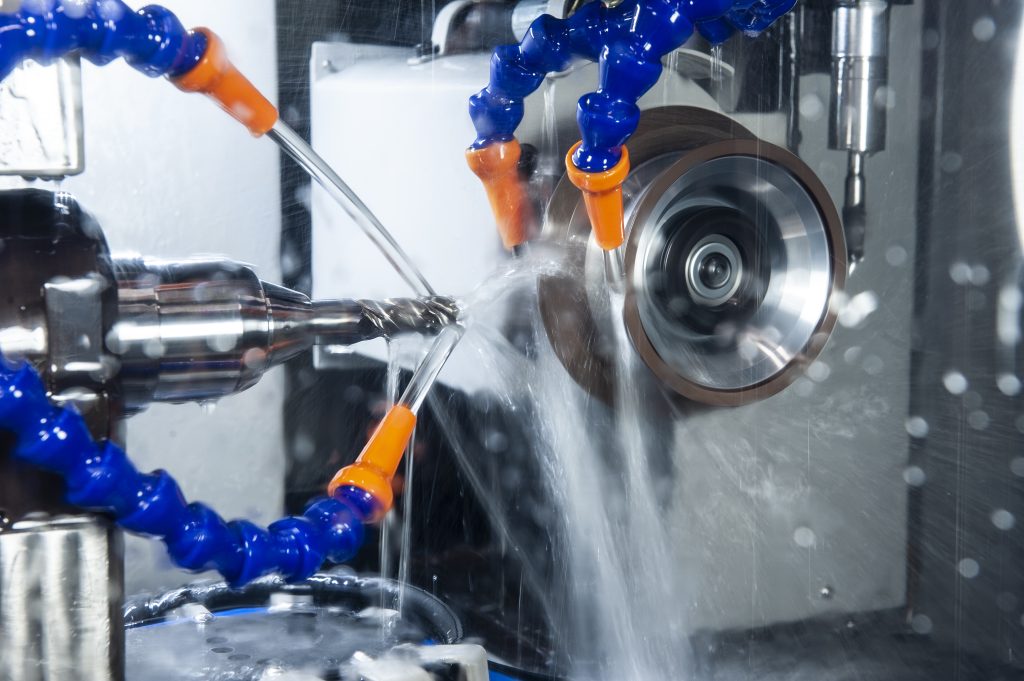

Dettaglio META - Cuoghi Affilatrici - 04

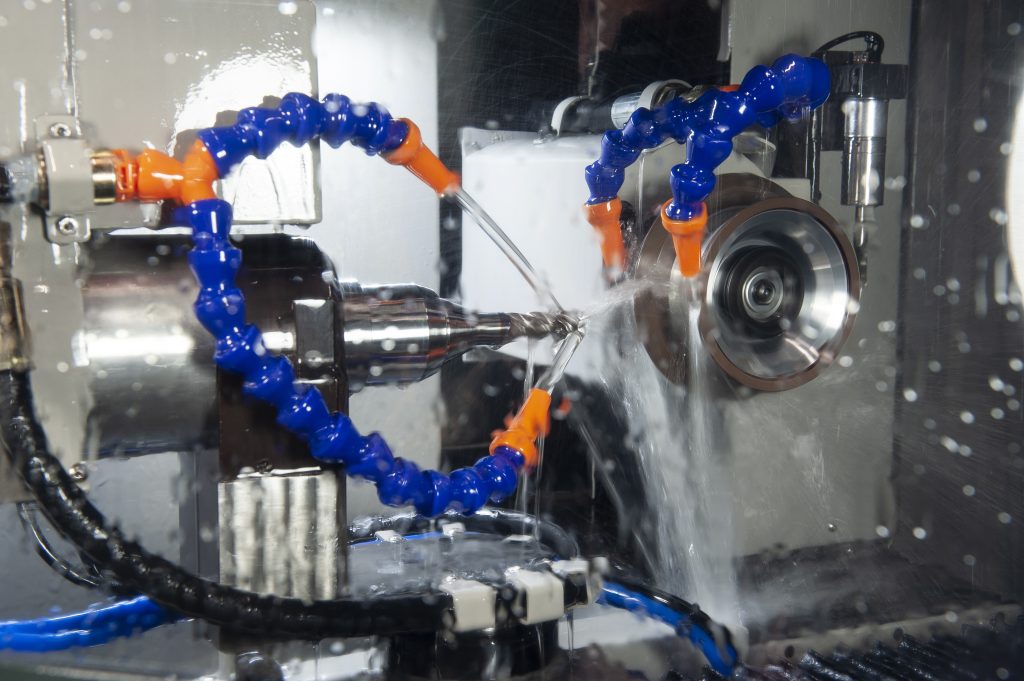

Dettaglio META - Cuoghi Affilatrici - 05

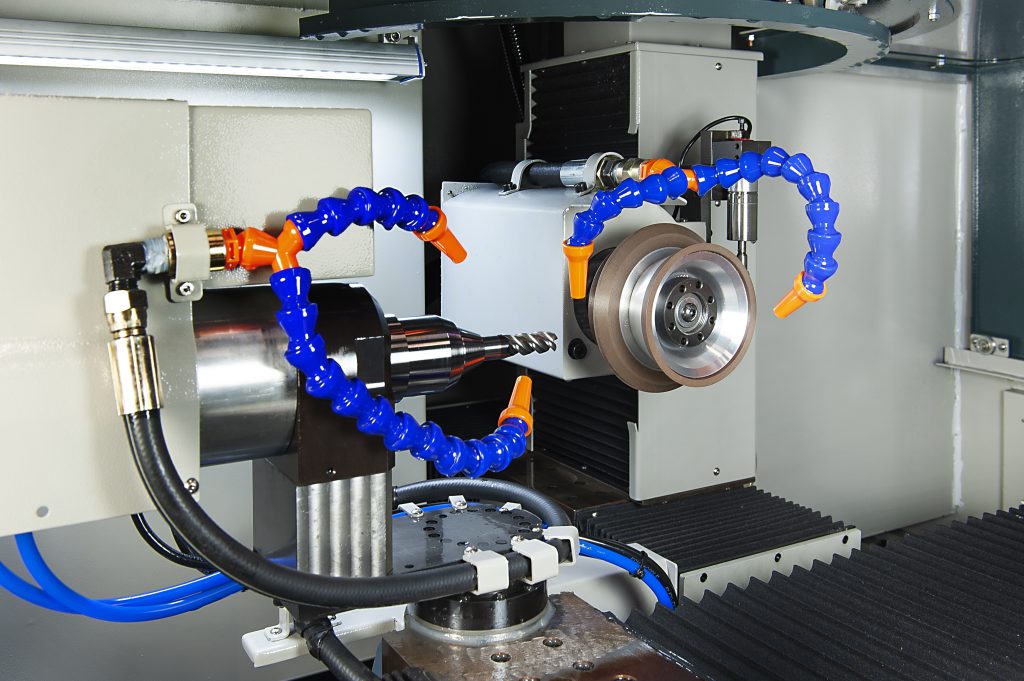

Dettaglio META - Cuoghi Affilatrici - 06

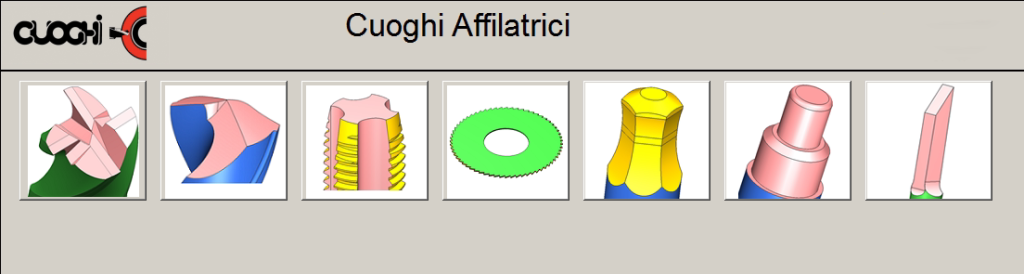

Dettaglio META - Utensili - Cuoghi Affilatrici

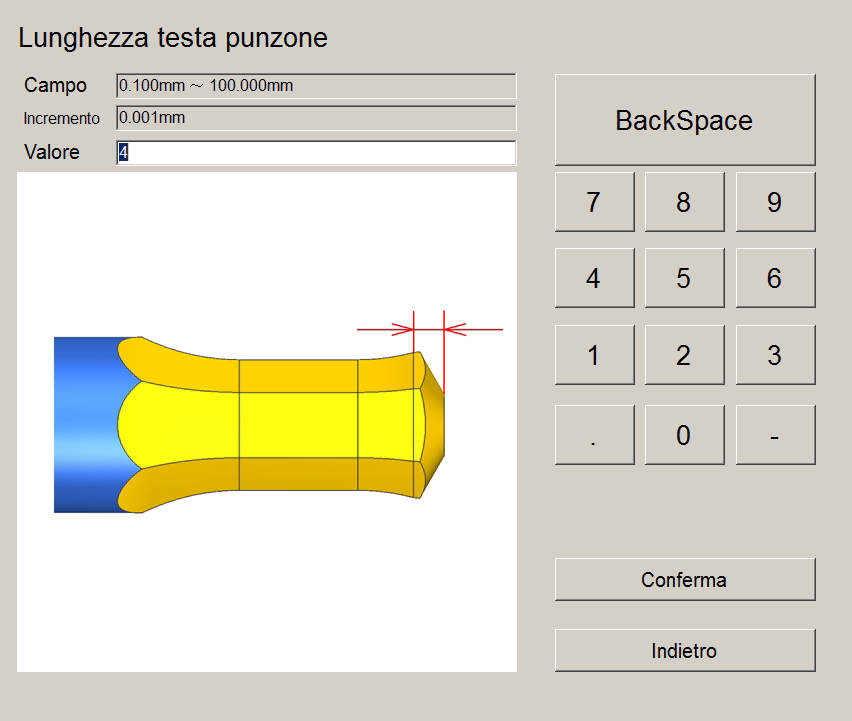

Dettaglio META - Brocce ITA - Cuoghi Affilatrici

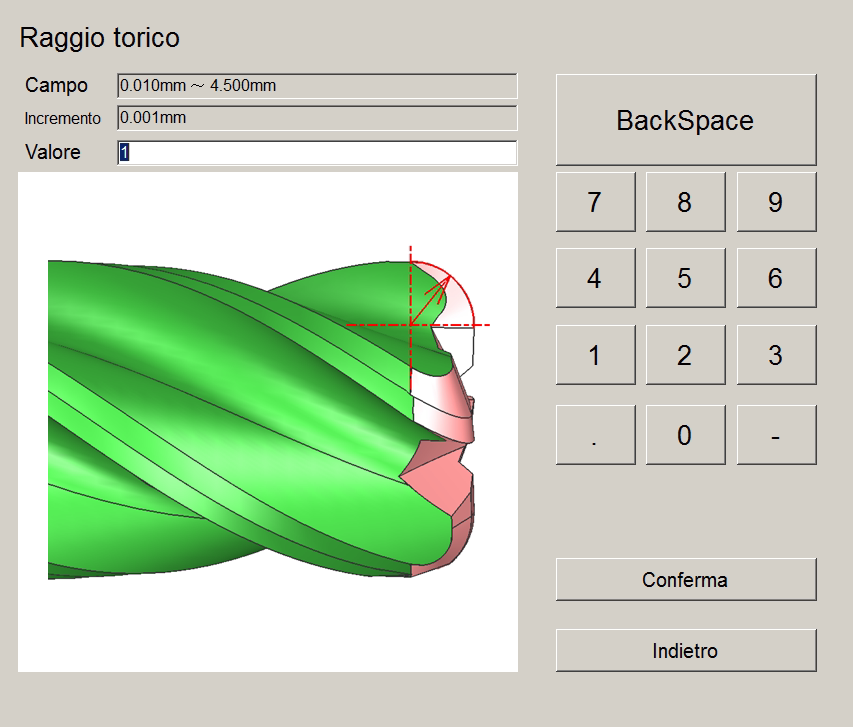

Dettaglio META - Raggio torico ITA - Cuoghi Affilatrici

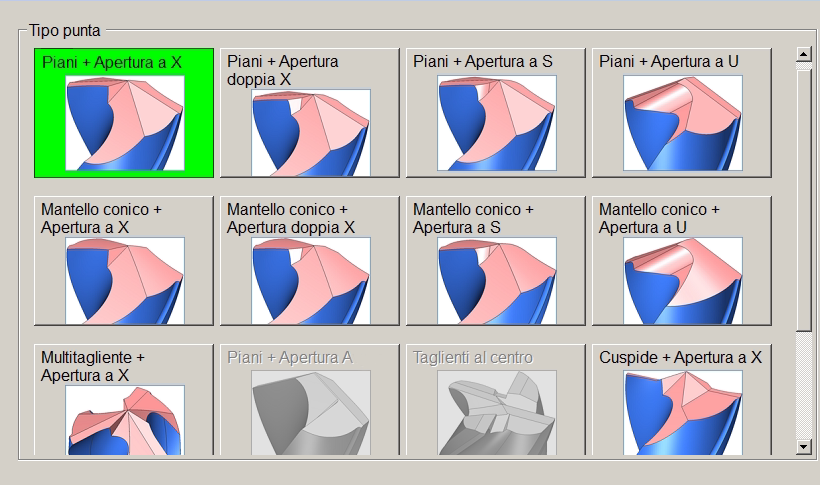

Dettaglio META - Punte ITA - Cuoghi Affilatrici

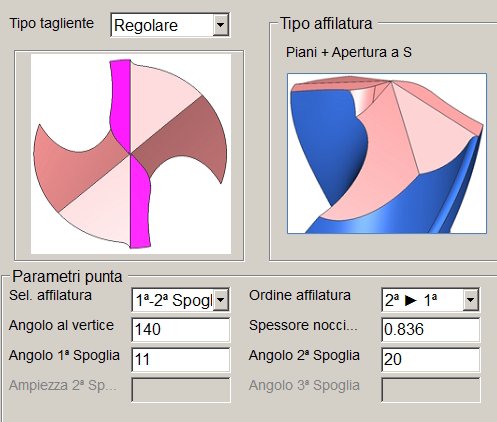

Dettaglio META - Punte 3 ITA - Cuoghi Affilatrici

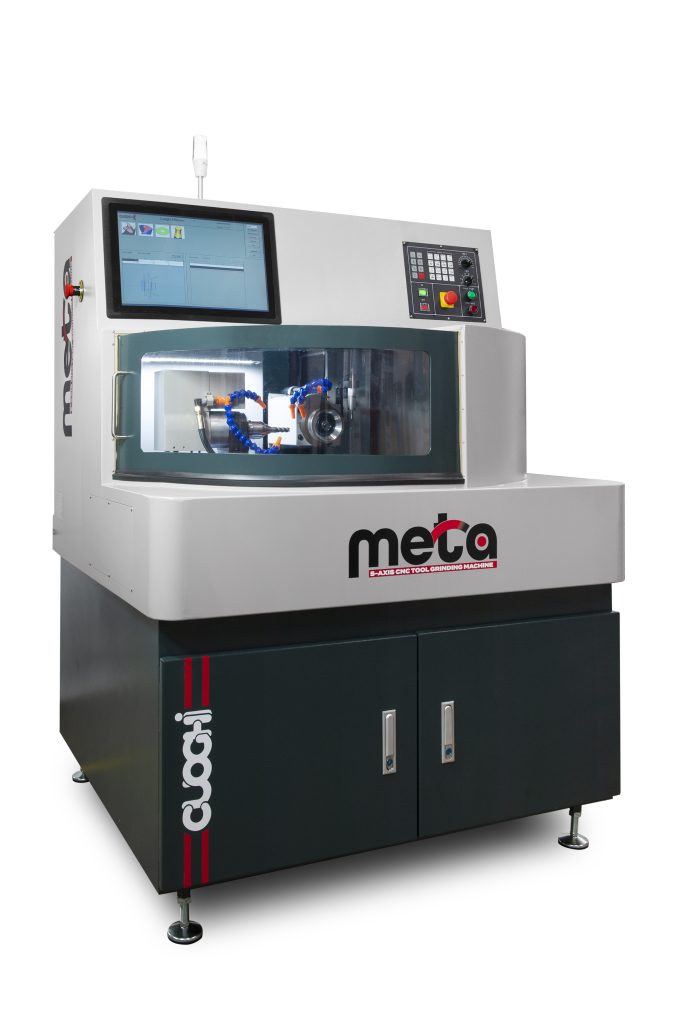

Affilatrice Universale a 5 Assi CNC

Descrizione

Con un basamento e un montante in ghisa, le affilatrici modello META offrono, tutta la tecnologia necessaria per riprodurre le sempre più complesse geometrie che gli utensili moderni richiedono. La cinematica della affilatrice è composta da 3 assi lineari e da 2 assi rotativi. Gli assi lineari Y , Z sono assemblati su un montante che contiene il mandrino portamole. Il gruppo portapinza, asse A, è montato sull’asse rotativo C il quale è fissato all’asse lineare X

Corsa Assi
Asse X 320 mm
Asse Y 245 mm
Asse Z 140 mm
Asse C +45° -190° mm
Asse A ∞

Manuale Tecnico

Richiedici un preventivo personalizzato

La scrivente fornisce le informazioni riguardanti l'utilizzo dei dati personali forniti, in osservanza alle norme del Regolamento (UE) 2016/679 (codice in materia di protezione dei dati personali). I dati concernenti la Sua persona da Lei spontaneamente forniti tramite la compilazione di moduli informatici, vengono raccolti esclusivamente per consentire il contatto con l'azienda. Il conferimento da parte Sua dei dati richiesti ha natura facoltativa; il suo eventuale rifiuto, tuttavia, non ci permetterà di fornirle il servizio da lei richiesto. I dati di cui sopra, eventualmente, potranno essere comunicati esclusivamente alle società collegate e/o controllate; inoltre, all'interno della nostra struttura potrà venire a conoscenza dei dati solo il personale incaricato di effettuare operazioni di trattamento dei dati. Le ricordiamo inoltre che, facendone apposita richiesta al titolare del trattamento, potrà esercitare tutti i diritti previsti dal Regolamento (UE) 2016/679, che le consentono, in particolare ed a titolo esemplificativo, di accedere ai Suoi dati personali per verificarne l'utilizzo o, eventualmente, per correggerli, aggiornarli, ovvero per cancellarli od opporsi al loro trattamento in violazione di legge, etc.
Autorizzo il Trattamento dei Dati*

META - Caratteristiche Tecniche

Capacità di affilatura di Ø 2 mm – 25 mm

Diametro utensile minimo e massimo 2-25 mm

Lunghezza massima utensile fino a Ø 19 mm 230 mm

Lunghezza massima utensile da Ø 19.5 a Ø 25 mm 125 mm

Serraggio utensile automatico (Pinza W25)

Potenza mandrino portamola 2 KW

Velocità di rotazione 0-8000 giri/min

Diametro mola massimo Ø 125 mm

Numero di mole 2-3

Potenza assorbita 4 KW

Tensione di alimentazione 230V /1 /50 Hz monofase

Dimensioni 1300x1200x1720 mm

Peso della macchina 760 KG

Controllo Googltech GTS Series

Azionamenti Yaskawa

Interpolazione simultanea 5 assi

Sistema operativo Windows 7

META - Accessori in dotazione

Le affilatrici mod. META sono corredate di software di programmazione utensili integrato nel CNC. Una interfaccia grafica semplice ed intuitiva, con disegni specifici per ogni singolo parametro da inserire, rende la nostra macchina adatta a personale senza un’approfondita conoscenza degli utensili.

Affilatura e costruzione di punte elicoidali, frese frontali, toriche e semisferiche sia con passo variabile che con divisione irregolare. Frese a disco, affilatura maschi, costruzione e affilatura utensili poligonali.
