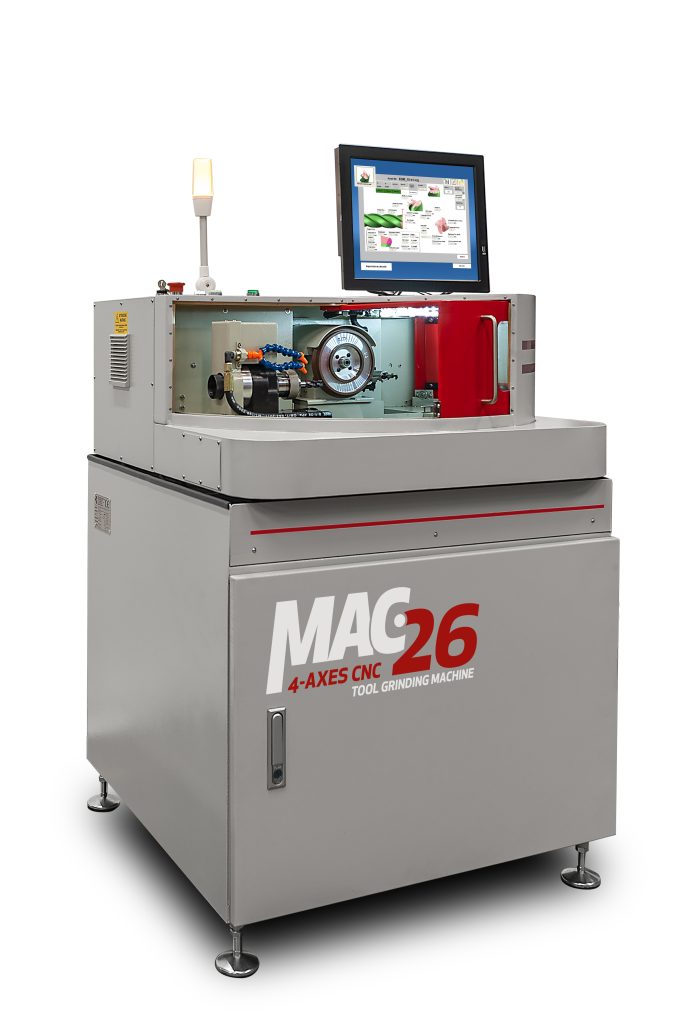

MAC 26 sportello apertoMAC 26 sportello aperto
Dettaglio MAC 26 - Cuoghi Affilatrici - 01Dettaglio MAC 26 - Cuoghi Affilatrici - 01

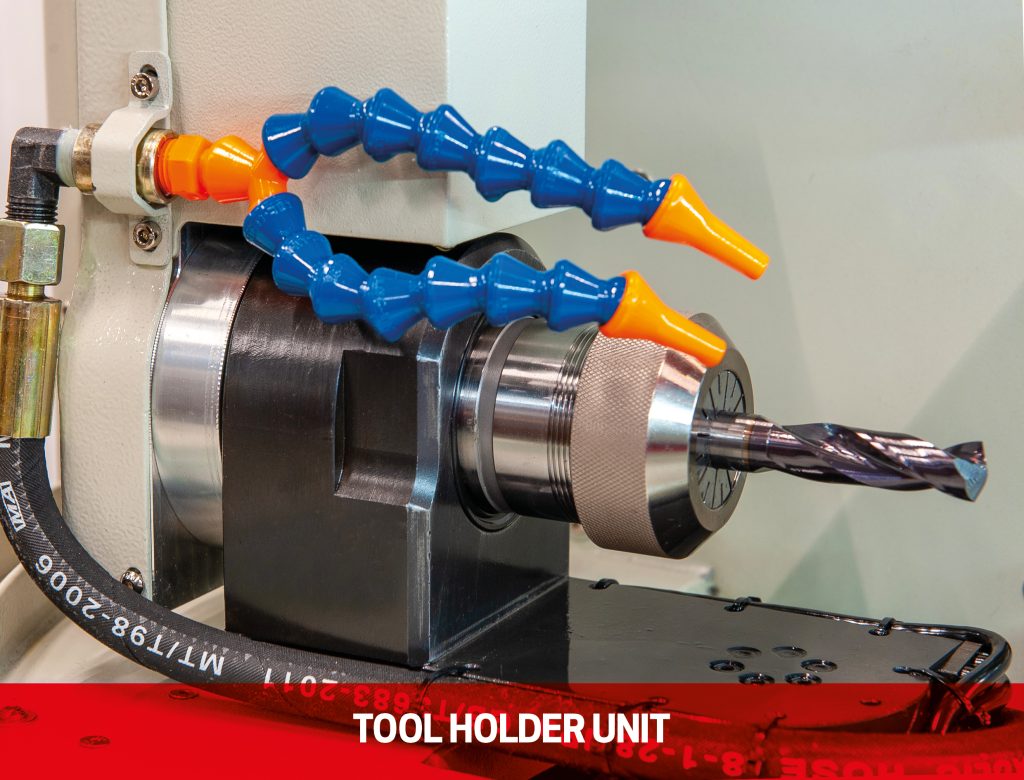

Dettaglio MAC 26 - Cuoghi Affilatrici - 02Dettaglio MAC 26 - Cuoghi Affilatrici - 02

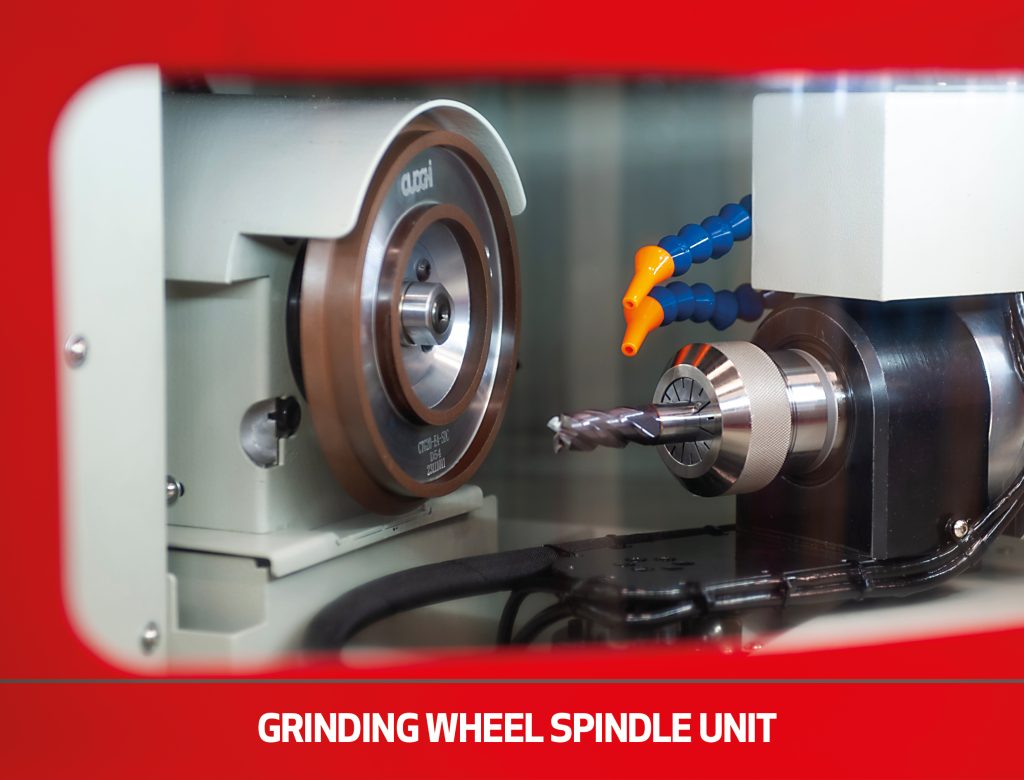

Dettaglio MAC 26 - Cuoghi Affilatrici - 03Dettaglio MAC 26 - Cuoghi Affilatrici - 03

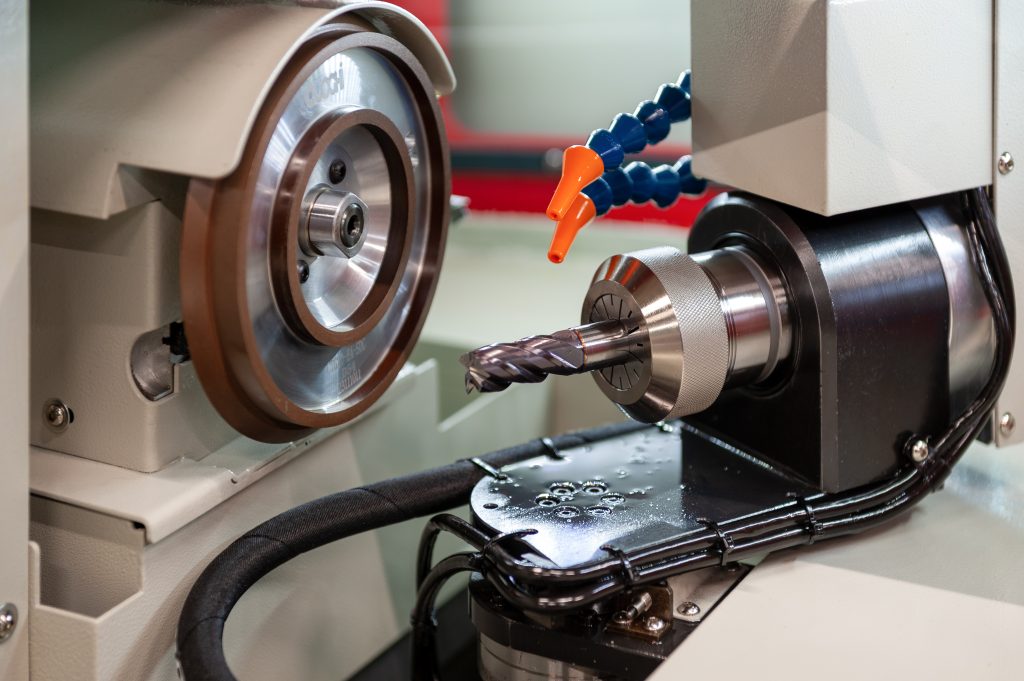

Dettaglio MAC 26 - Cuoghi Affilatrici - 04Dettaglio MAC 26 - Cuoghi Affilatrici - 04

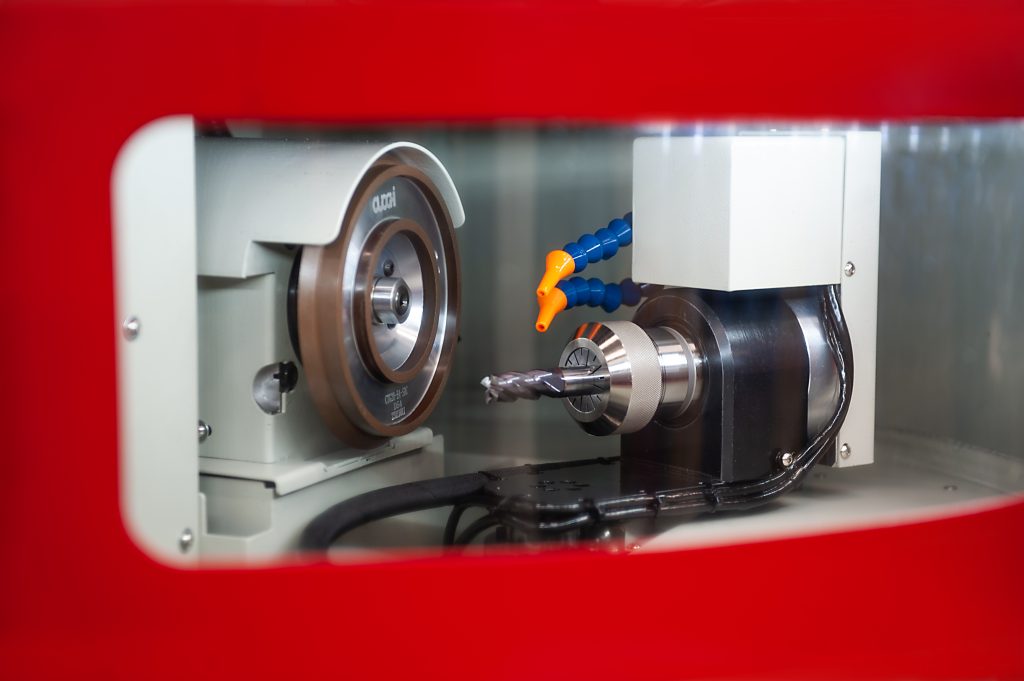

Dettaglio MAC 26 - Cuoghi Affilatrici - 05Dettaglio MAC 26 - Cuoghi Affilatrici - 05

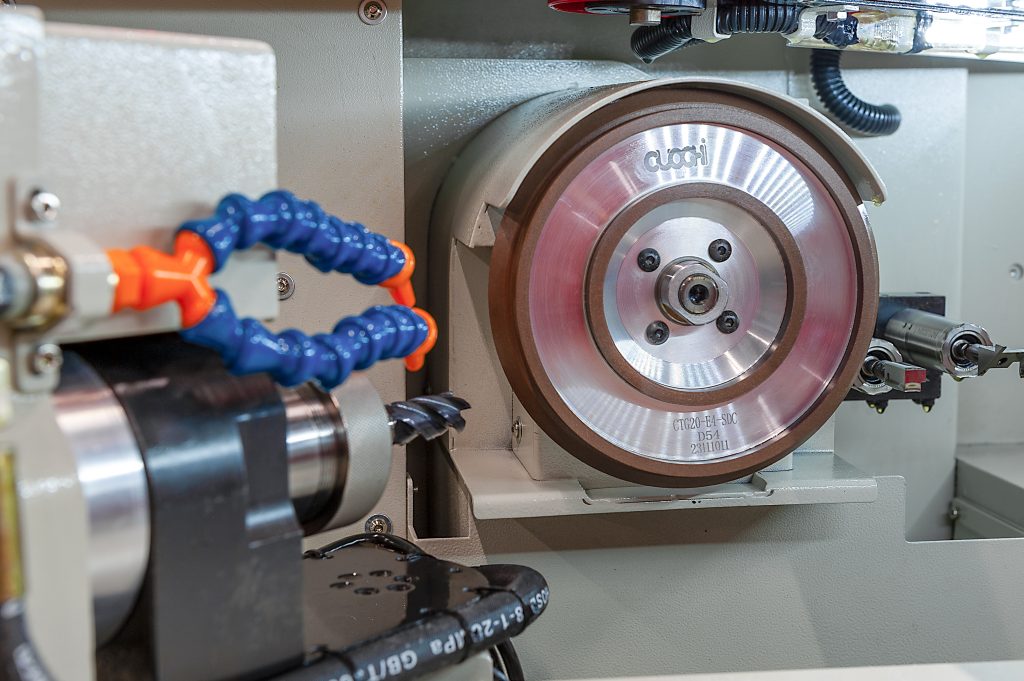

Dettaglio MAC 26 - Cuoghi Affilatrici - 06Dettaglio MAC 26 - Cuoghi Affilatrici - 06

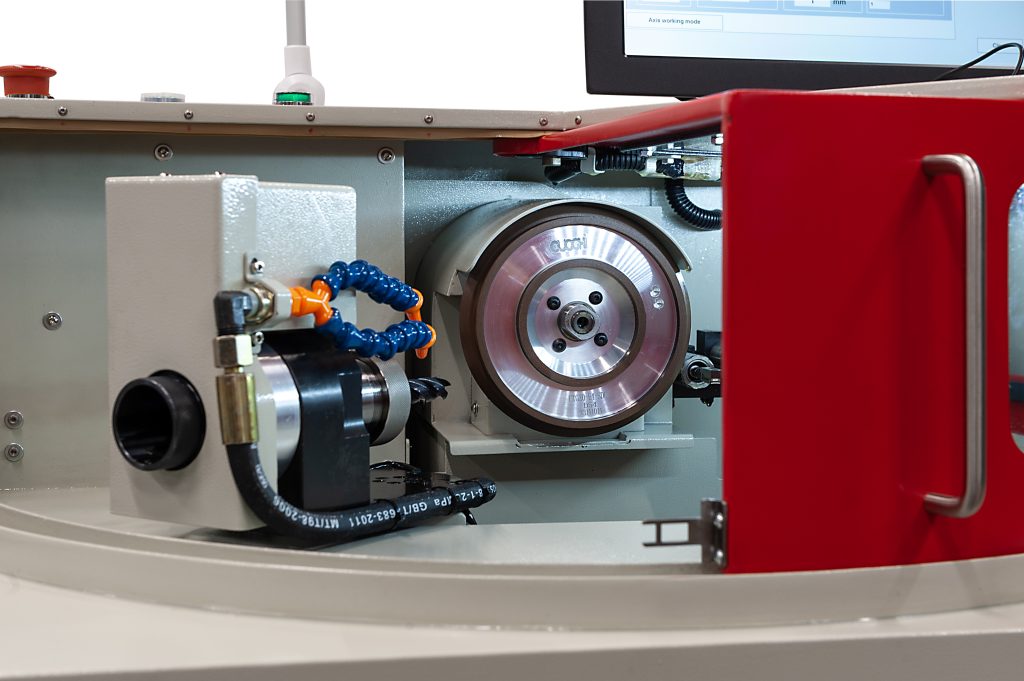

Dettaglio MAC 26 - Cuoghi Affilatrici - 07Dettaglio MAC 26 - Cuoghi Affilatrici - 07

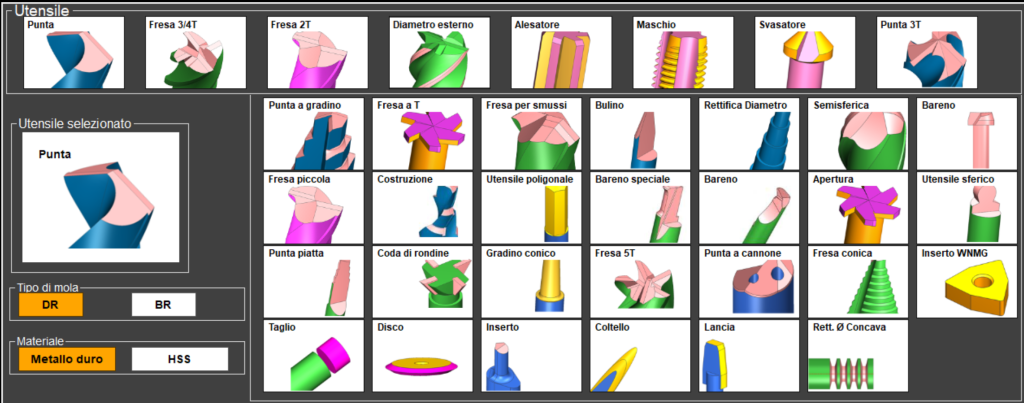

Dettaglio MAC 26 - Programmi MAC-ITA - Cuoghi AffilatriciDettaglio MAC 26 - Programmi MAC-ITA - Cuoghi Affilatrici

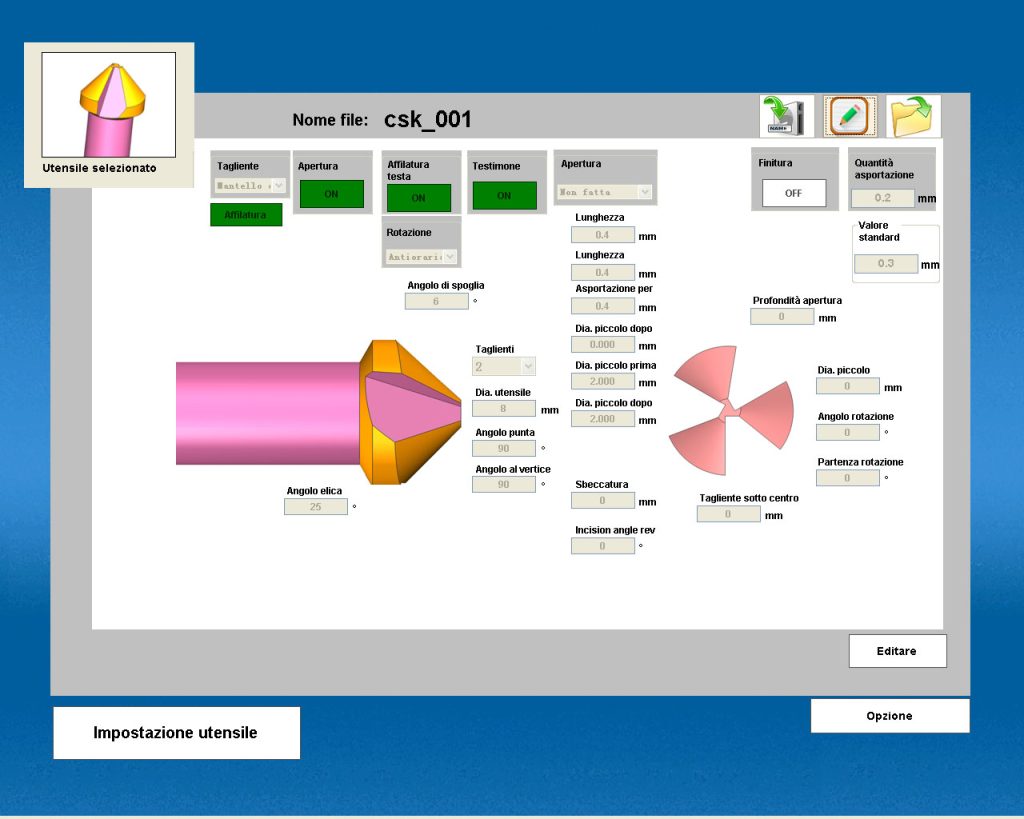

Dettaglio MAC 26 - Svasatori - Cuoghi AffilatriciDettaglio MAC 26 - Svasatori - Cuoghi Affilatrici

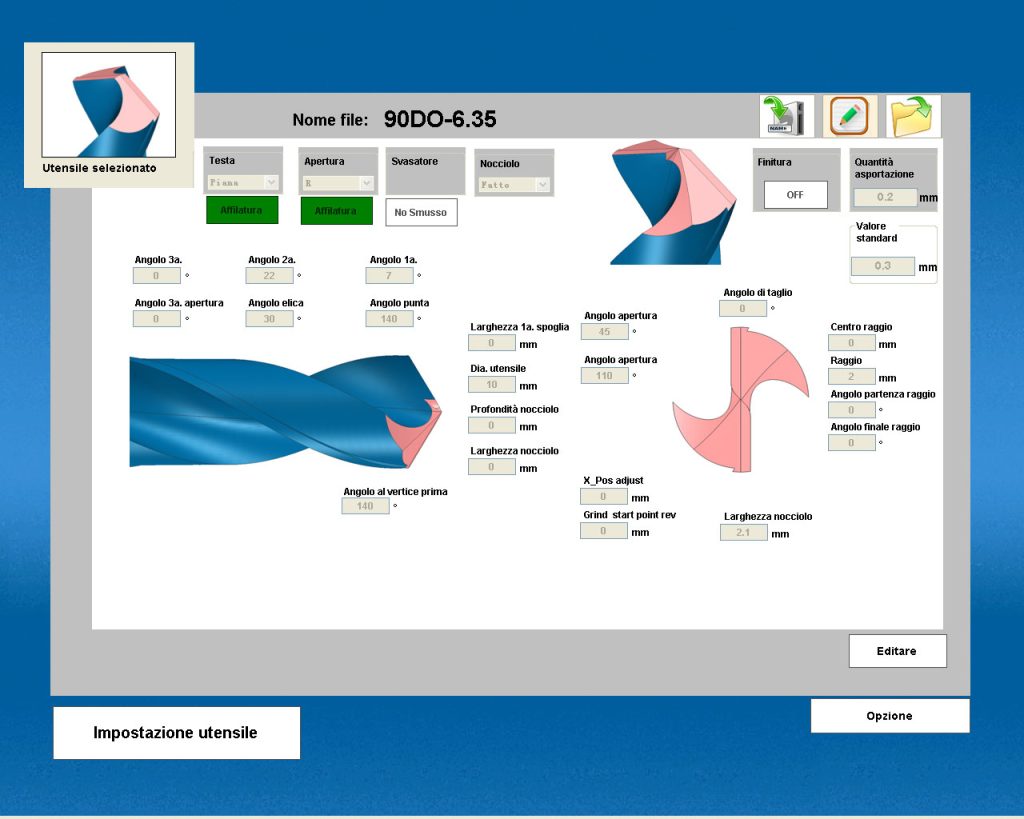

Dettaglio MAC 26 - Punte - Cuoghi AffilatriciDettaglio MAC 26 - Punte - Cuoghi Affilatrici

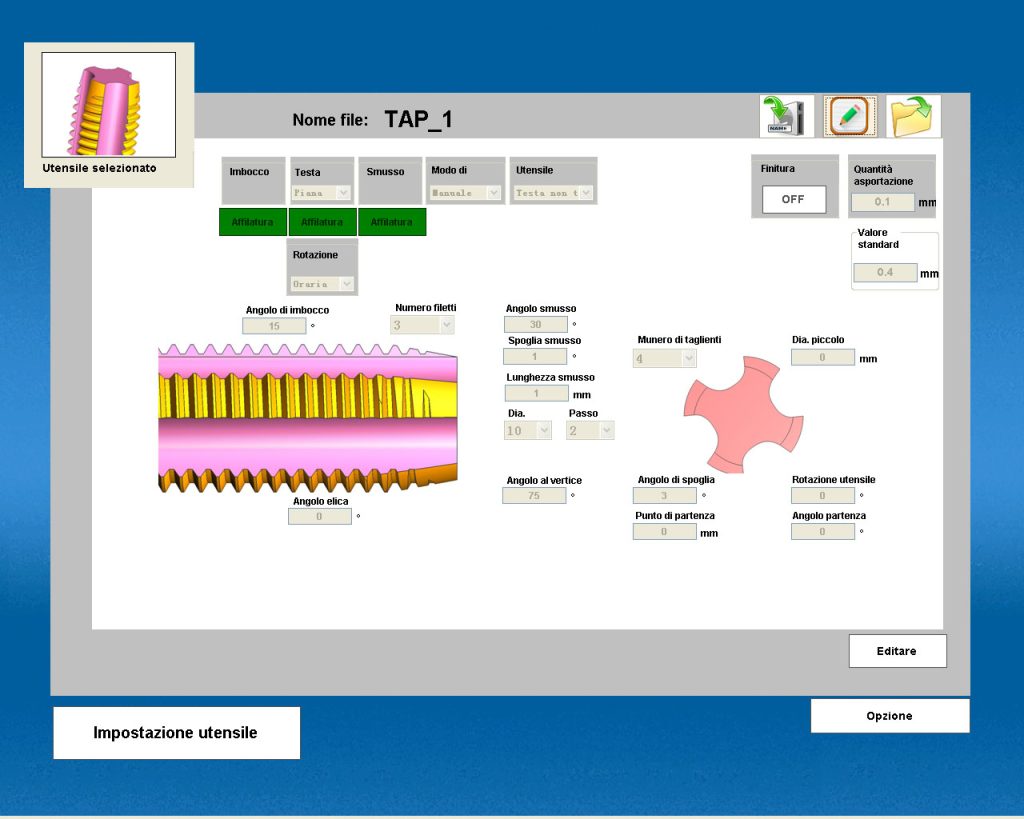

Dettaglio MAC 26 - Maschi - Cuoghi AffilatriciDettaglio MAC 26 - Maschi - Cuoghi Affilatrici

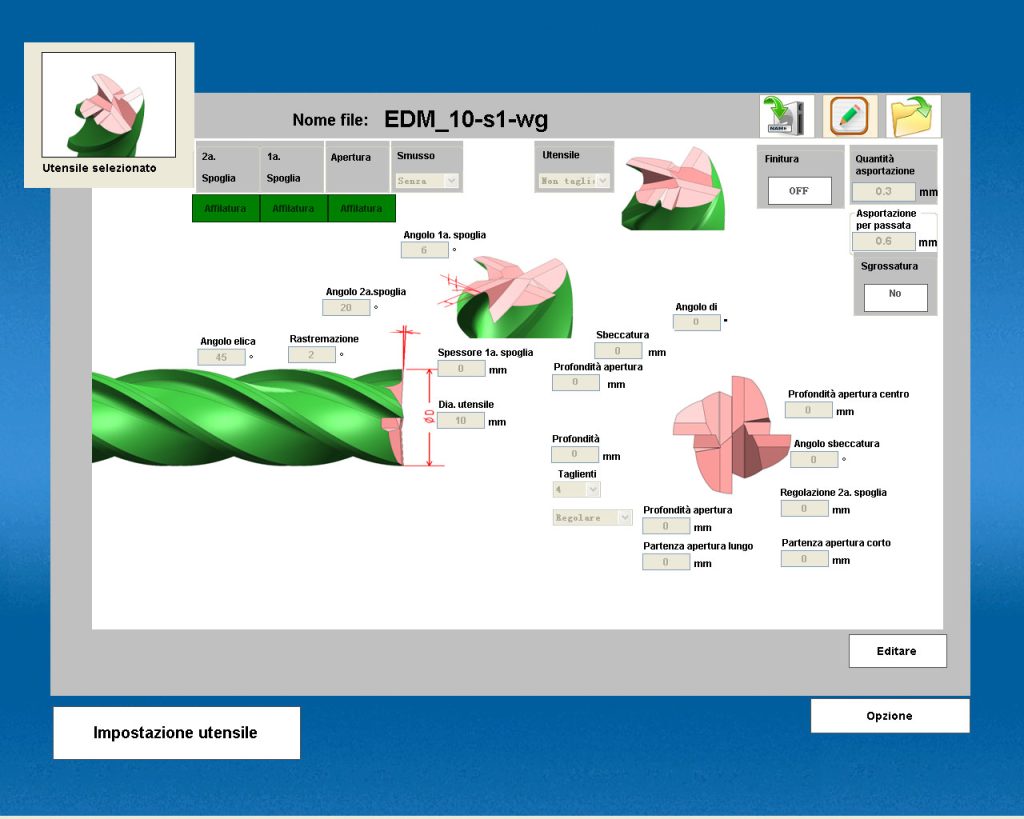

Dettaglio MAC 26 - Frese - Cuoghi Affilatrici - 01Dettaglio MAC 26 - Frese - Cuoghi Affilatrici - 01

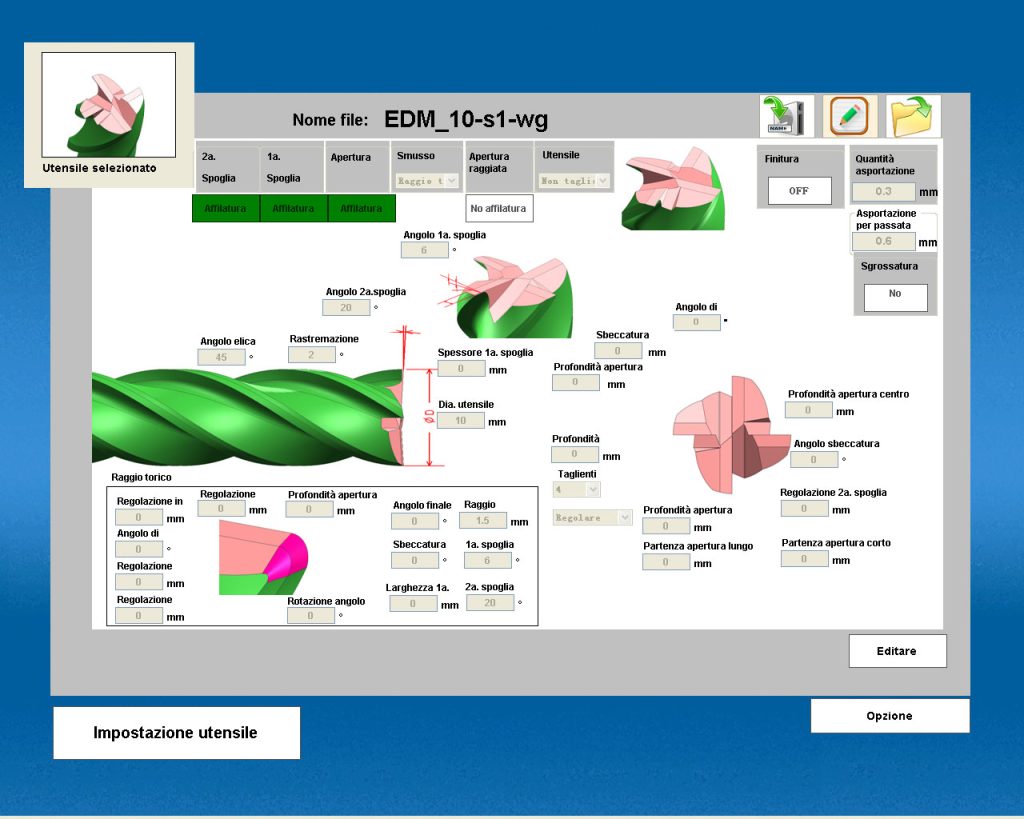

Dettaglio MAC 26 - Frese - Cuoghi Affilatrici - 02Dettaglio MAC 26 - Frese - Cuoghi Affilatrici - 02

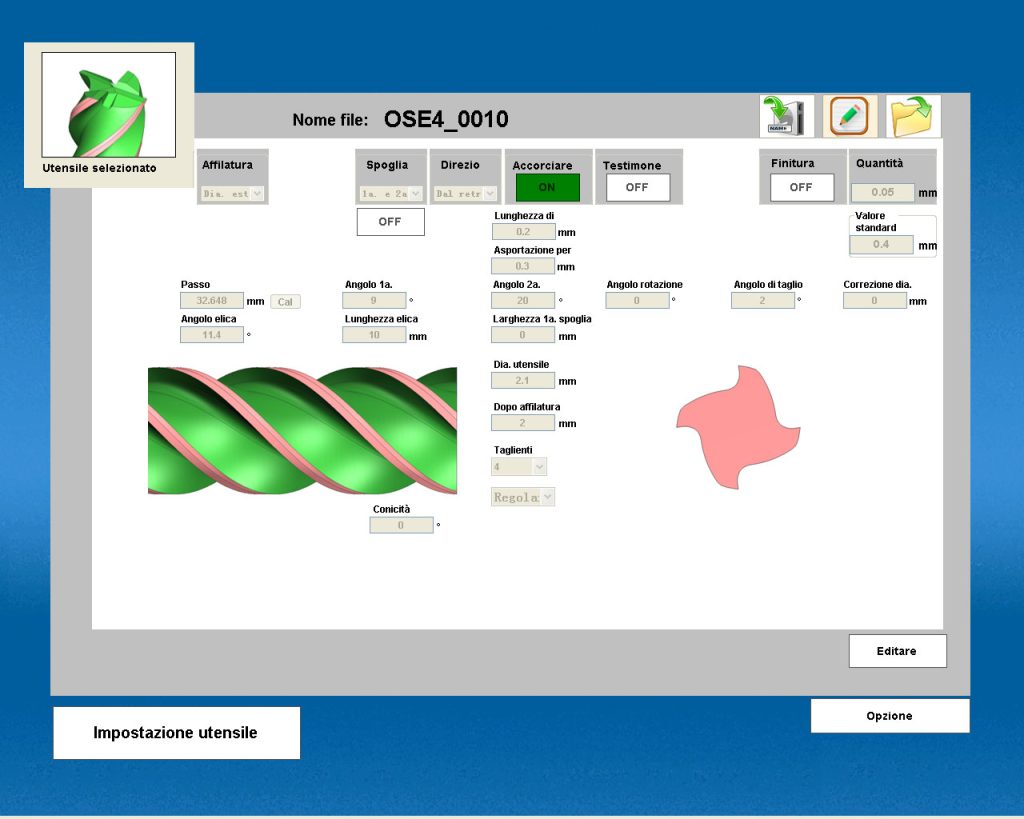

Dettaglio MAC 26 - Frese - Cuoghi Affilatrici - 03Dettaglio MAC 26 - Frese - Cuoghi Affilatrici - 03

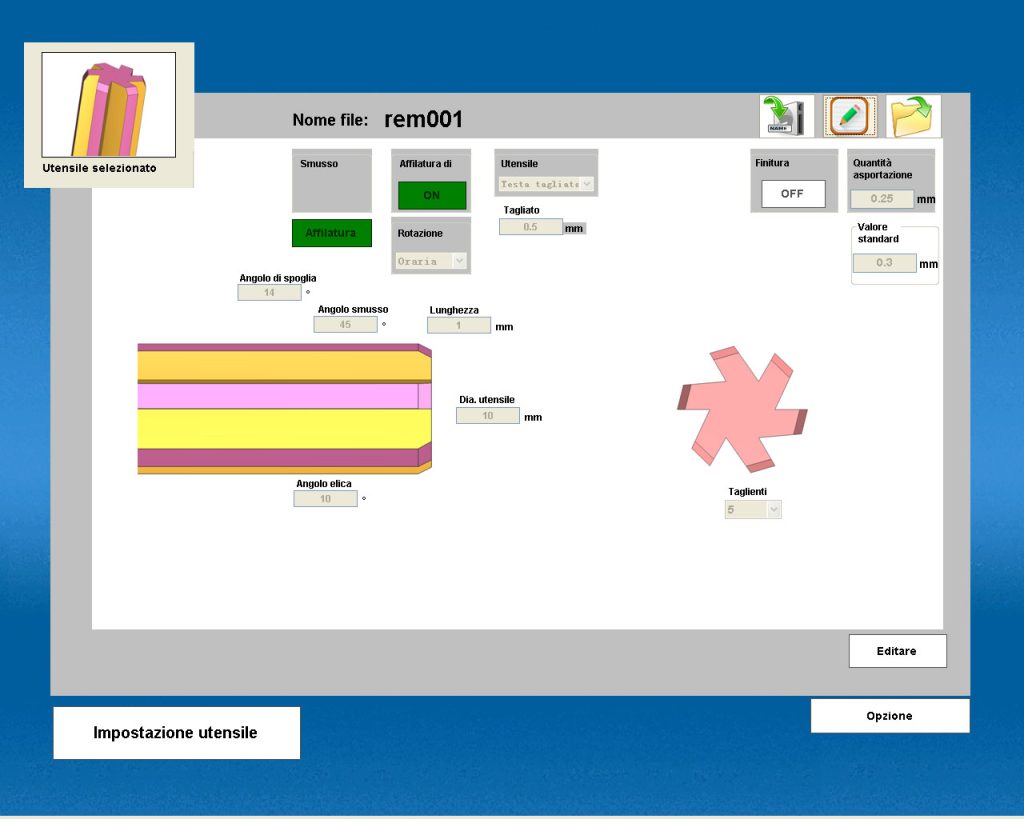

Dettaglio MAC 26 - Alesatori - Cuoghi AffilatriciDettaglio MAC 26 - Alesatori - Cuoghi Affilatrici

Afiladora universal de 4 ejes CNC

Descripción

La afiladora MAC 26, mediante un palpador electrónico de precisión, posiciona automáticamente la herramienta a afilar según las indicaciones del software de programación: cada programa de herramienta puede almacenarse en una biblioteca específica.

Manual técnico
Solicítenos un presupuesto personalizado









    Autorizo el tratamiento de datos*




    MAC 26 - Características técnicas

    Capacidad de afilado de Ø 2 a 26 mm.

    Longitud mínima y máxima de la herramienta: 35 – 270 mm.

    Potencia del motor de la muela: 1 KW.

    Velocidad del motor de la muela: 4200 rpm.

    Motores paso a paso con tornillos y guías de precisión.

    Recorrido del eje X: 300 mm.

    Recorrido del eje Y: 130 mm.

    Recorrido del eje C -5° – 180°

    Recorrido del eje A ∞

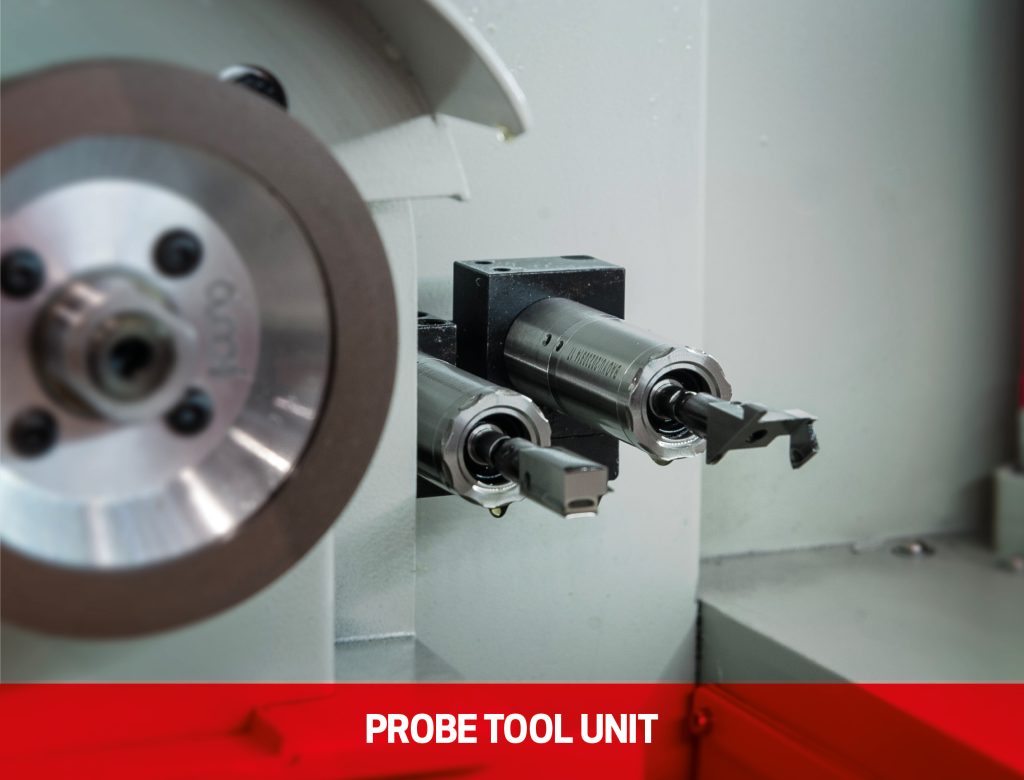

    Sensor electrónico de detección y posicionamiento automático de la herramienta, con control de la excentricidad

    PC con monitor de 15″ en color.

    Carcasa cerrada a prueba de aceite con ventana de Lexan y puerta corredera para las operaciones de carga/descarga de la herramienta, con bloqueo de la puerta, con interruptor de seguridad de puerta cerrada.

    Luz interna.

    Lámpara de señalización de 3 colores.

    Peso 386 kg.

    Dimensiones 900x900x1560 mm.

    Paquetes de software: SOFTWARE de programación de herramientas paramétrico interactivo con interfaz gráfica 3D.

    Los parámetros de afilado se pueden modificar fácilmente en función de la geometría de la herramienta.

    MAC 26 - Accesorios incluidos

    Mandril portapinzas y pinzas de precisión para el afilado de 2 a 26 mm

    Software de programación para:
    El afilado de puntas helicoidales HSS y metal duro
    El afilado de fresas de cabeza plana de 2-3-4 cortes (solo cabeza) en HSS y metal duro
    El afilado de machos (solo entrada)
    El afilado de avellanadores
    El afilado de escariadores (solo entrada)
    El afilado de buriles de un solo filo
    La ejecución del descargado del mango de las fresas y el rectificado de diámetros

    Muelas diamantadas para el afilado de puntas de metal duro
    Muelas diamantadas para el afilado de fresas de metal duro
    Muelas diamantadas para la ejecución del descargado del mango de las fresas y el rectificado de diámetros MD
